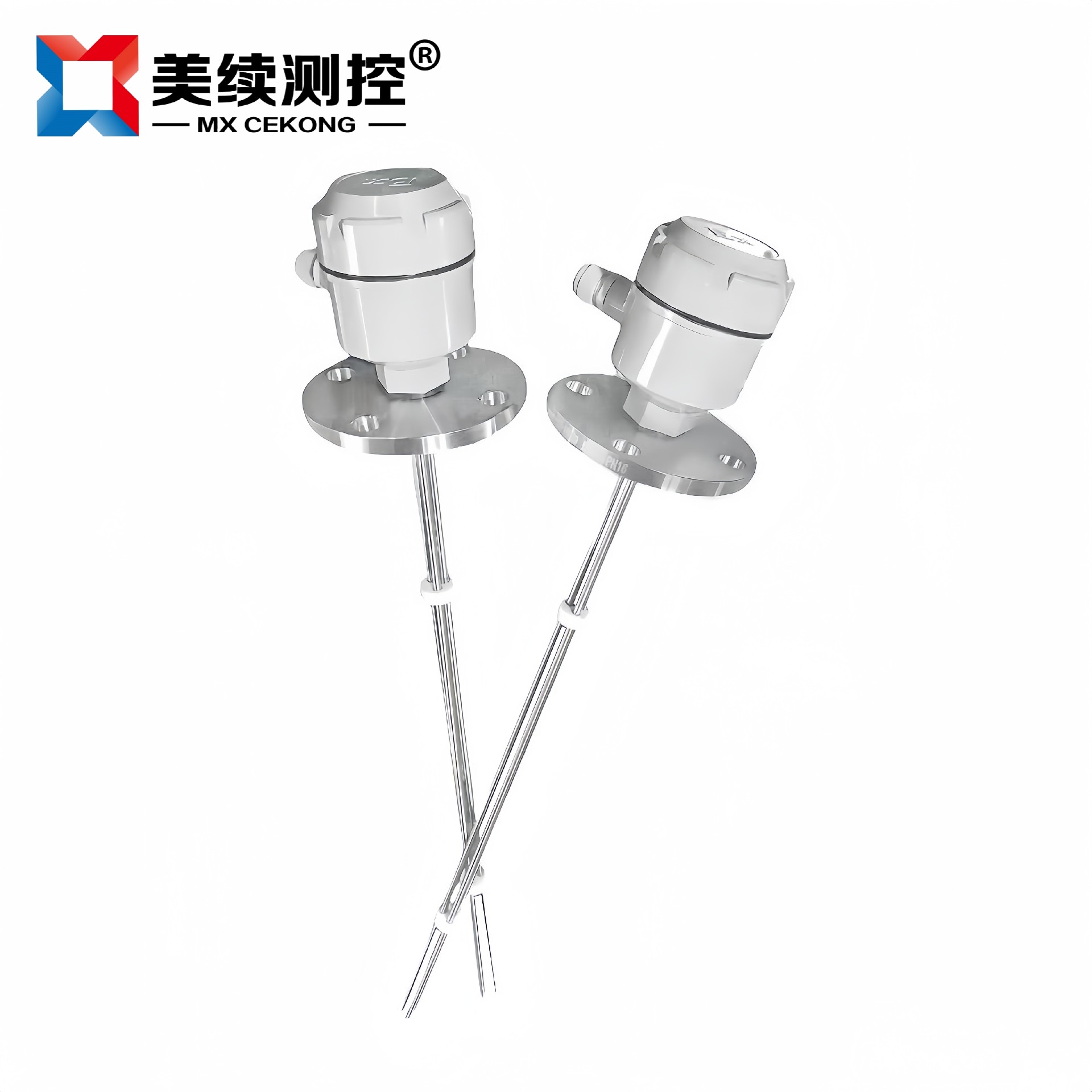

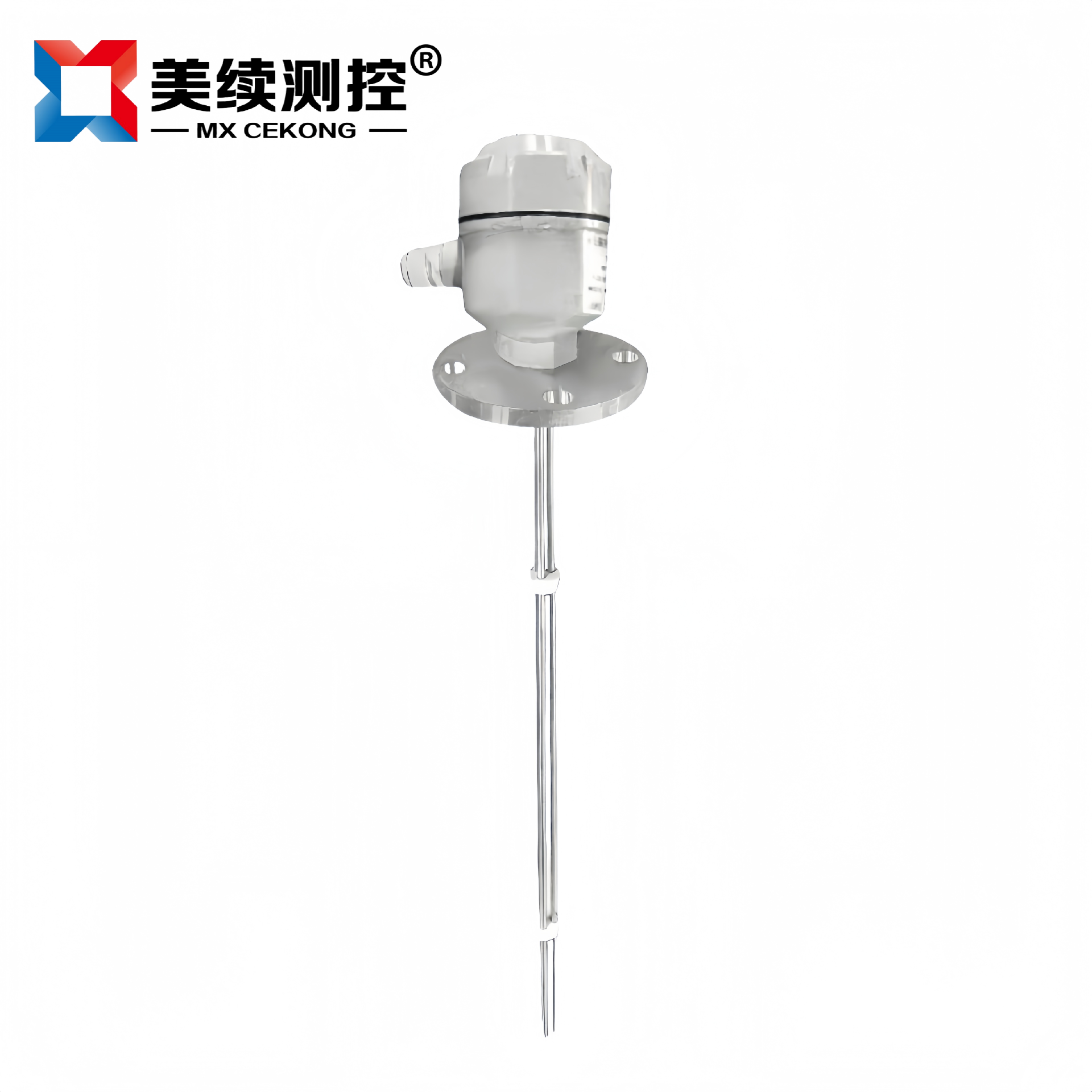

1 产品描述： 电极式液位开关 MX-WW-144-11 原理简单：利用探杆与探杆之间导通引起的继电器变化从而起到测量 控制效果。如图 1 所示，在液位低于电极棒电极 E3 时，液面控制器通电后 WATER-SUPPLY 指示灯亮， NO—COM 接点导通，NC—COM 接点断开，当液位上升到 E1 时，drainage 指示灯亮，NO—COM 接点断 开，NC—COM 接点导通；液位由 E1 向下下降后，当液位下降到低于 E2 时，drainage 指示灯灭，NO— COM 接点导通，NC—COM 接点断开。此时完成一个控制循环.

2 应用领域：

☛液位测量与控制楼宇自控、恒压供水

☛石化、环保、石油

☛液压及气动控制系统

☛制药、食品行业

☛自动控制和检测系统

☛液体灌、污水池、油池 ☛废水处理设备母液罐

3 产品特点：

☛ 适用于控制任何导电液体的液面（禁止使用于挥发性液体）

☛ 具有突波保护装置，可有效防止突波干扰

☛ 电极头使用低交流电压，可避免电解作用，并可延长寿命

☛ 具有两个指示灯，可指示供水及排水状态 ☛ 可做多点控制，控制位置可由使用者需要订制

☛ 整体性能可靠、有 SUS304、SUS316L、钛合金等材质可供选择。

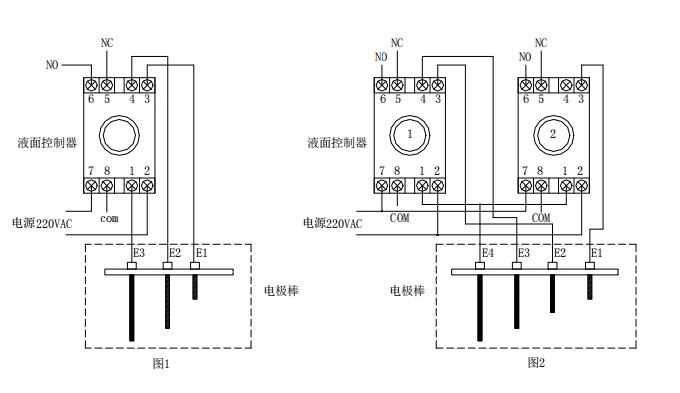

 4 原理示意：

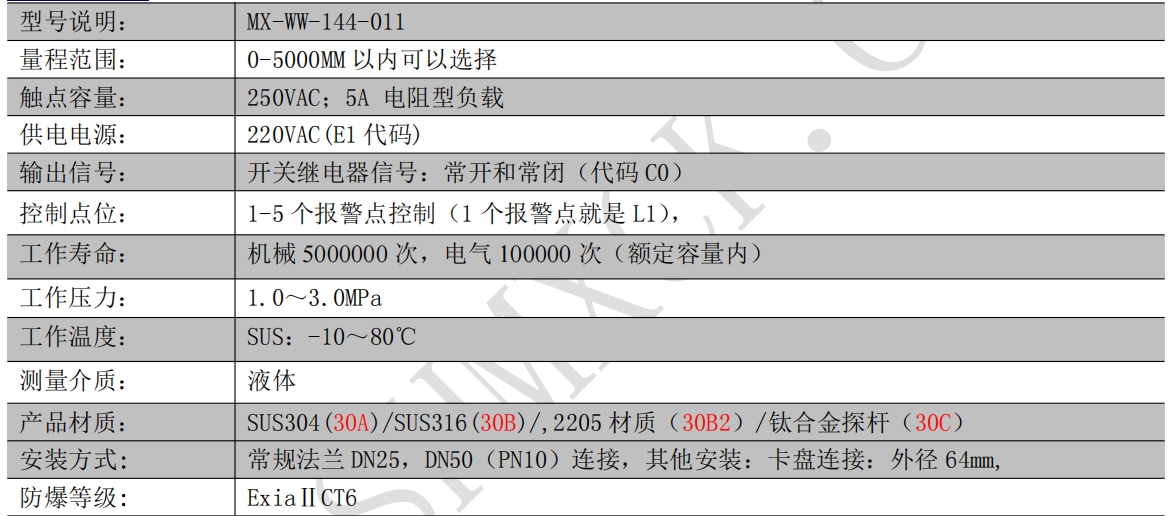

5 技术规格：

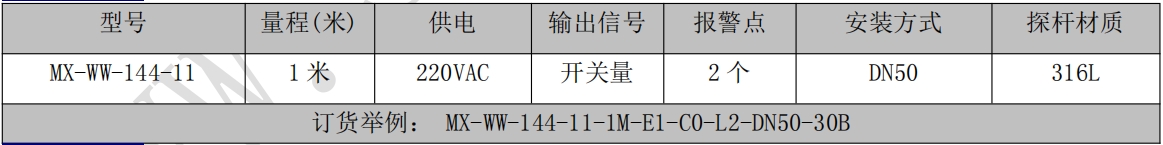

6 订购指南：

7.特别提醒： 如有不懂选型请咨询销售工程师，或者当地经销商。
