产品描述
MX-YL-03：压力传感器：就是把物理能转换为可视形式的一种元器件，是现在自动化，自控行业必不可缺少的，核心部位。其作用就是把压力信号变成电信号输出到控制、分析、显示终端，变送器是在传感器的基础上添加了放大电路，把电信号变为稳定的放大信号传输出去，在工业自动化、航空、航天、军事领域均有广泛的应用。
MX-YL-03系列中高温压力变送器（应变片和扩散硅两种芯体可以选择）是选用进口耐高温敏感元件组装，传感器探头能在150℃高温下长期稳定工作（达到180°）。传感器芯体与不锈钢外壳之间采用激光冷焊工艺，传感器的压力芯体与放大电路之间加有散热片装置，有效的防止了热传导。适用于中高温领域的流体、蒸气压力测量与控制，在加上冷凝管的情况下，增加达到350°左右长期稳定工作的状态，一些低压高温的气体，液体测量往往都使用这种产品解决测量问题。
应用领域
?中高温领域的流体、气体
?蒸气压力测量与控制
?机械工程应用方面
?医疗卫生应用食品及饮料加工行业石油化工
?实验或测试设备液压领域
产品特点
?0….1bar至0….1000bar宽压力范围可以选择
?进口耐高温敏感元件
?激光冷焊工艺、散热片装置
?精度高、免调校、全不锈钢结构
?特殊散热结构设计、可耐中高温
?微型放大器、电压、电流信号输出
?抗干扰强、长期稳定性好、抗振动、抗冲击
?形式结构多样化，安装使用方便
?量程范围宽，可测量绝压、表压和密封参考压力
螺纹接口

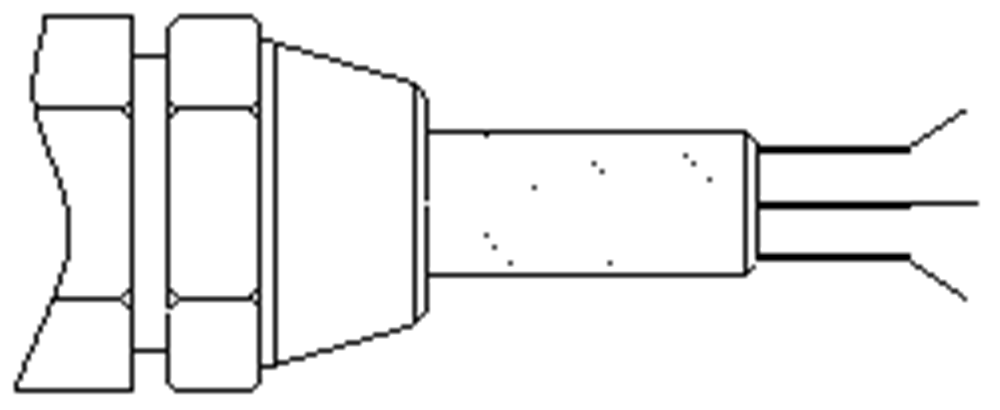

常规外形尺寸
技术规格
| 量程范围： | -100KPA-0，0-0.6MPA ，0-10MPA ，0-100MPA 0-200MPA（量程可以约定） |
| 综合精度： | 0.1%FS(代号S)；0.25%FS(代号A)；0.5%FS （代号B）； |
| 非线性值： | 满量程的0.2% |
| 可靠性值： | 满量程的0.05% |
| 输出信号： | 4-20mA（两线制代码2）； 0-10V（代码3）；0-5V（三线制代码4） 4-20mA+HART（代码5） |
| 供电电压： | 24(12~36)VDC (放大信号) |
| 工作温度： | -20~180℃ |
| 补偿温度： | 0~65℃ |
| 过载压力： | 1.5倍额定压力 |
| 响应时间： | ≤1ms（上升到90%FS） |
| 本体材质： | 接液材质316L，外壳材质为不锈钢或硬制铝 |
| 电气连接： | (代号D1)赫斯曼（DIN43650）/外壳防护IP65；防水格兰/外壳防护IP68(代号D2)；航空插件/外壳防护IP45(代号D3)； |
| 压力连接： | G1/4, G1/2, 1/2NPT, 1/4NPT, M12*1.5等（可按客户要求定制） |
接线方式
| 电气接头 | 2线 (4-20mA) | 3线 (0-10V, 0-5V, 0.5-4.5V) | ||||||
 赫斯曼插头 | 引 脚 | 功 能 | 颜 色 | 引 脚 | 功 能 | 颜 色 | ||
| 1 | 电源+/信号+ | 红色 | 1 | 电源+ | 红色 | |||
| 2 | 电源-/信号- | 黑色 | 2 | 信号+ | 黄色 | |||
| 3 | --- | --- | 3 | 电源-/信号- | 黑色 | |||
直接引线 | 功 能 | 颜 色 | 功 能 | 颜 色 | ||||
| 电源+ | 红色 | 电源+ | 红色 | |||||
| 信号+ | 黑色 | 信号+ | 黄色 | |||||
| --- | --- | 电源-/信号- | 黑色 | |||||
备注：
选择不同的电气连接，接线时请参考我们上面提供的对应的接线方法，如果带电缆线，参考各线的颜色来接线即可，如不带电缆线，须按引脚的功能来接线。
订购指南
| 型号 | 量程 | 精度 | 输出信号 | 螺纹接口 | 电气连接 | 其它要求 |
| MX-YL-03 | 50BAR | 0.25 | 4-20MA | M20*1.5 | 赫斯曼 | --- |
| 订货举例： MX-YL-03-50Bar-A2-G1/2-D1 | ||||||
特别提醒
如有不懂选型请咨询销售工程师，或者当地经销商。
公司名称：上海美续测控技术有限公司
办公地址：上海市松江区三新北路1800弄国家电子商务园24号楼3层
工厂地址：上海松江区光华路650号
联系电话：021-67881626
公司网址：www.shmxck.com 、详细说明请参照使用说明
