2.应用领域：
☛工业自动化应用领域
☛水处理，楼宇给水方面
☛机械工程应用方面
☛医疗卫生应用食品及饮料加工行业石油化工
☛实验或测试设备液压领域
3.产品特点：
☛0….1bar至0….400bar宽压力范围可以选择
☛结构紧凑、采用DIN标准插头
☛高重复性、具有常开或常闭触点
☛接点镀金、触点容量大
☛长期稳定性好
☛形式结构多样化，安装使用方便
☛可用于：水、油、气体的压力检测

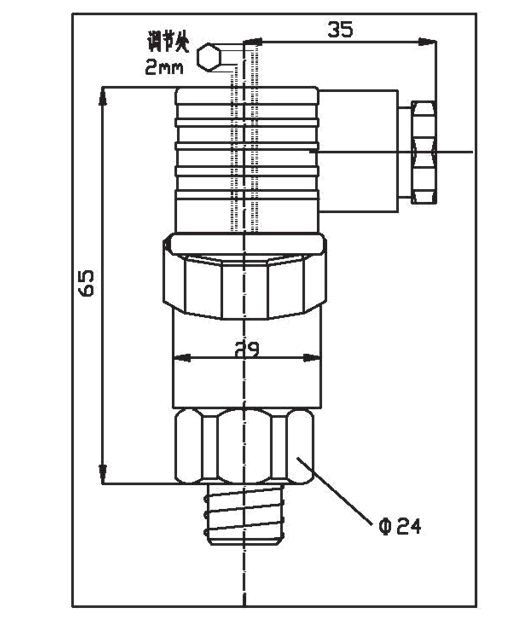

4.外形尺寸：
5.技术规格：
量程范围： | 0-0.6MPA ，0-10MPA-40MPA（量程可以约定） |
综合精度： | 3%FS （量程设定值）； |
接液材质： | 红铜；不锈钢材质304(代码30A)316L（代码30B） |
压力连接： | G1/4, G1/2, 1/2NPT, 1/4NPT, M12*1.5等（可按客户要求定制） |
输出信号： | 常开+常闭-接点镀金 |
供电电压： | DC24V（E2）；AC220V（3A/） |
工作温度： | -20~85℃；高温型：-40~160℃ |
防护等级： | IP65 |
接线方式： | 端子接线 |
本体材质： | ≤12bar型（膜片NBR材质）；>12 bar型（钢制活塞带NBR密封） |
迟滞设定： | 1%~5%设定值；10%~20%设定值；25%~35%设定值 |
6.订购指南：
型号 | 量程 | 精度 | 输出信号 | 螺纹接口 | 电气连接 | 其它要求 |
MX-YL-12 | 50 | 0.25 | 4-20MA | M20*1.5 | 赫斯曼 | --- |
订货举例： MX-YL-12-50Bar-A2-G1/2-D1 | ||||||
量程范围：设定值
2.5bar：0.2-2.5bar； 5bar：0.8-5bar； 12bar：1-12bar； 50bar：5-50bar； 100bar：10-100bar
200bar：20-200bar 400bar：50-400bar
压力开关：输出量请务必遵守上述表格选择

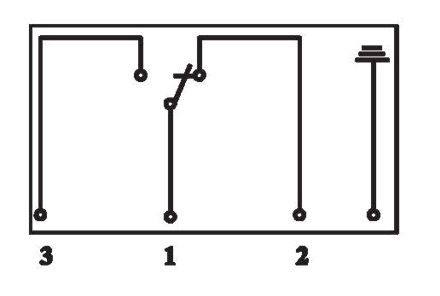

接线方式：
如有不懂选型请咨询销售工程师，或者当地经销商。
