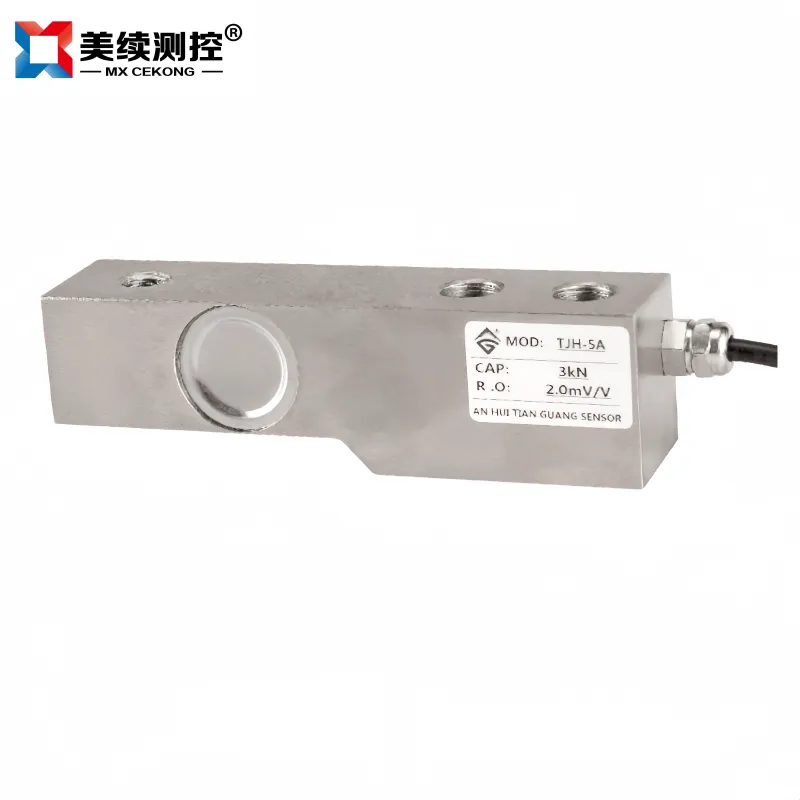

1.产品概述：
悬臂梁称重传感器是一种基于弯曲应力原理工作的测力装置。其核心结构是一个一端固定、另一端自由的弹性梁，当在自由端施加载荷时，梁体发生弯曲形变，通过测量该形变即可计算出力值。它以其高灵敏度、结构扁平、抗偏载能力（特指单点式）和成本优势，在中小量程领域占据了主导地位。
2.产品特点：
☛由于弯曲形变比剪切形变更显著，其输出信号通常优于同量程的桥式传感器
☛对于垂直于梁轴线方向的偏载不敏感，力只需作用在自由端的受力区域内即可
☛非常适合在安装空间高度受限的场合使用
☛典型量程从几公斤到数吨，完美覆盖中小量程应用
☛许多型号通过设计可以同时或选择性地测量拉力和压力
☛结构相对简单，在中小量程范围内制造成本较低

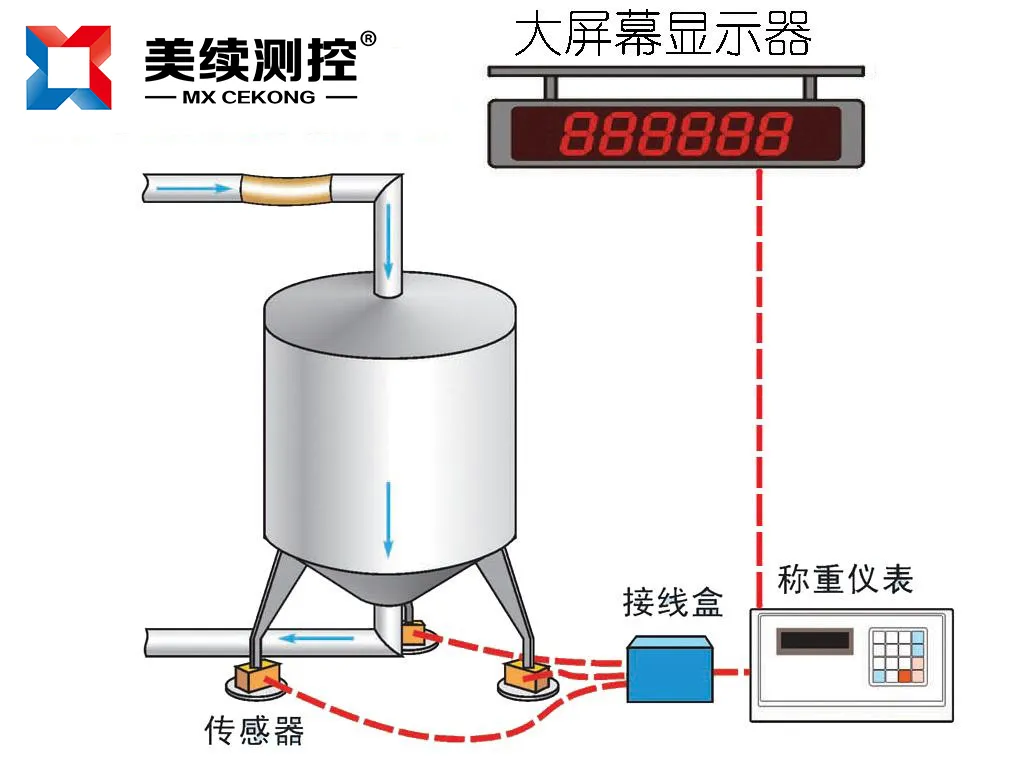

3.应用领域：
☛商业与工业称重：所有类型的电子台秤、平台秤、案秤
☛过程与控制：工业生产线上的推力、压力检测
☛吊挂系统：吊钩秤、起重机安全监控
☛材料测试：万能材料试验机
☛带式输送机：电子皮带秤的称重单元
☛仓储与物流：货架秤、叉车秤

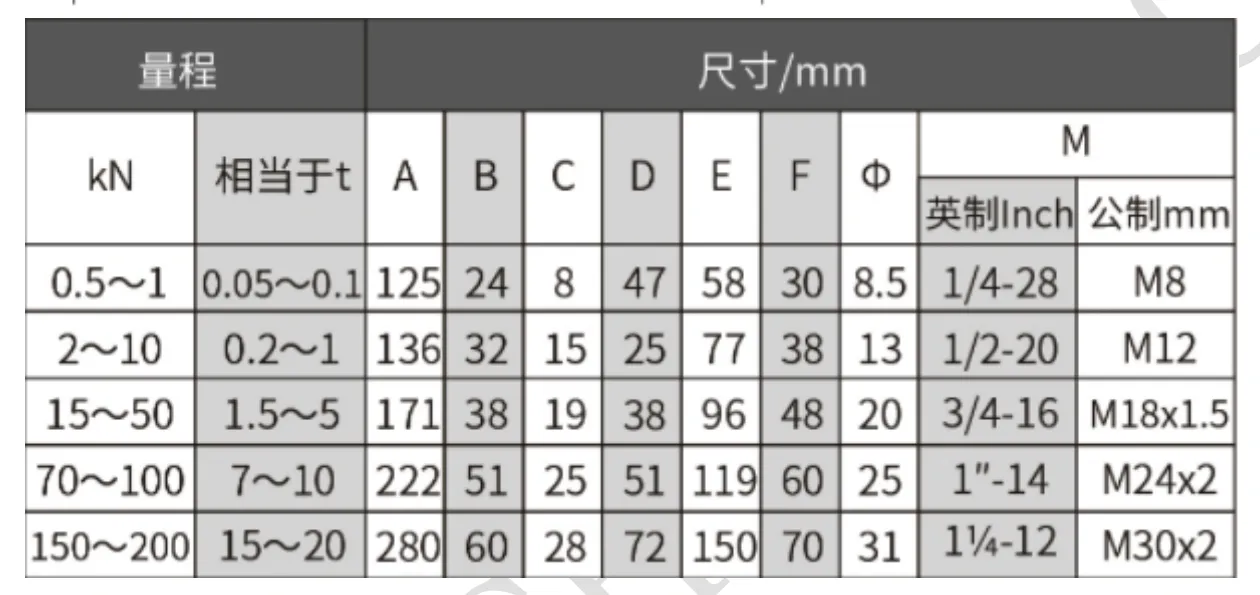

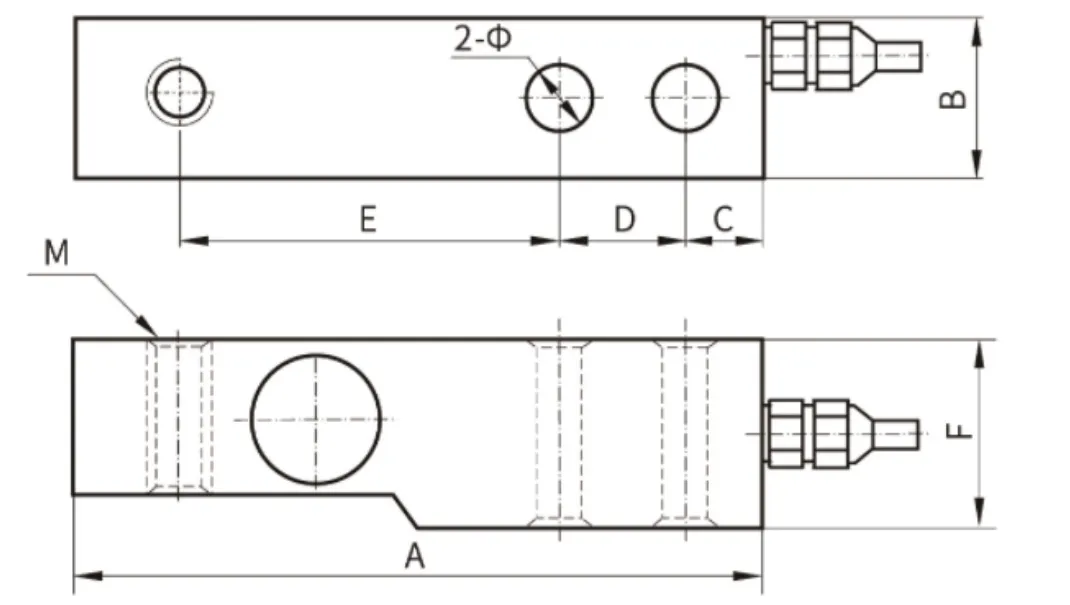

4.外观尺寸：
5.技术规格：
额定载荷： | 0.5-20（KN） |
综合精度： | 0.2%FS（S）；0.25%FS（A）；0.5%FS(B) |
灵敏度： | 2.0mV/V |
蠕变： | ±0.02%F.S/30min |
零点输出 | ±1%F.S |
供电电压： | 24(12~36)VDC (代码E2) |
输入阻抗 | 380±20Ω |
输出阻抗 | 350±3Ω |
温度范围： | -20~65℃ 高温情况根据客户要求制作 |
补偿温度： | 0~65℃ |
过载压力： | 150%FS |
信号输出： | 4-20MA(A2);4-20MA+RS485(A4) |
响应时间： | ≤1ms（上升到90%FS） |
介质材料： | 合金钢或不锈钢 |
6.选型指南：
型号 | 量程(KN) | 精度 | 供电电压 | 输出信号 | 其它要求 |
MX-CZ-05 | 10 | 0.5%F.S | 24VDC | 4-20MA | |
订货举例： MX-CZ-02-10KN-E2-B2 | |||||
7.特别提醒：
如有不懂选型请咨询销售工程师，或者当地经销商。
