1.产品概述：

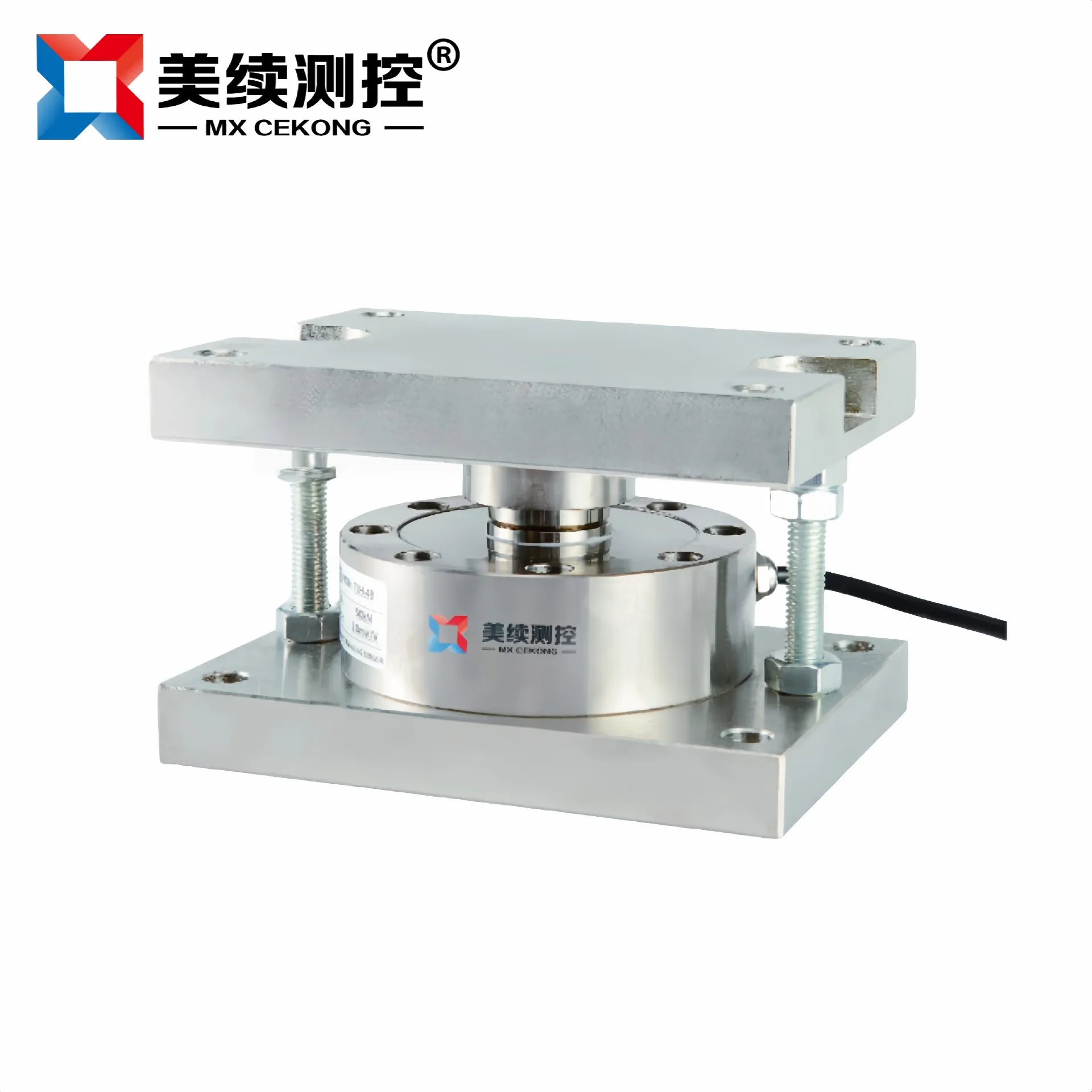

MX-CZ-04轮辐式传感器是一种典型的应变式力传感器，工作原理是基于惠斯登电桥和应变计技术。其核心构件为类似 “车轮辐条” 结构的金属弹性体，当外部载荷作用于弹性体时，使其产生微小形变，贴附的应变计电阻随之变化，通过电桥电路转换为电信号，从而实现对载荷的测量。采用对称式设计，轮辐在轮毂与轮箍之间成对称分布，多为 4、6、8 个。这种结构能有效分散外部应力，提高测量稳定性和抗干扰能力。其弹性体多采用合金钢或不锈钢材质，部分还采用硅橡胶密封，表面阳极化处理，具有耐腐蚀性强、防护性能高、高精度、抗偏载能力强、线性度好等优点，能确保测量结果的准确性。同时，其安装方便稳定，整体结构设计合理，安装过程简单快捷。部分轮辐式传感器还具有多功能性，除基本的力测量功能外，还能集成其他传感器实现温度、速度等多功能监测。

2.产品特点：

☛对称式应力分布避免局部应力集中导致的测量误差或结构损坏

☛一体化密封，全不锈钢结构

☛低外形结构，结构紧凑

☛精度高、抗干扰能力强、长期稳定性好

☛安装方便、适配多种载荷类型、信号兼容性好

☛可集成化、智能化升级

☛耐腐蚀、宽温度适应范围、抗震动冲击

3.应用领域：

☛在工业称重系统中，广泛应用于料斗秤、汽车衡、轨道衡等

☛用于智能装配与夹具控制系统

☛工业机器人关节力控反馈

☛设备在线状态监测、智能称重与物流自动化等环节

☛机动车辆安全、物流及道路监管等领域

4.外观尺寸：

5.技术规格：

6.选型指南：

7.特别提醒：

如有不懂选型请咨询销售工程师，或者当地经销商。
