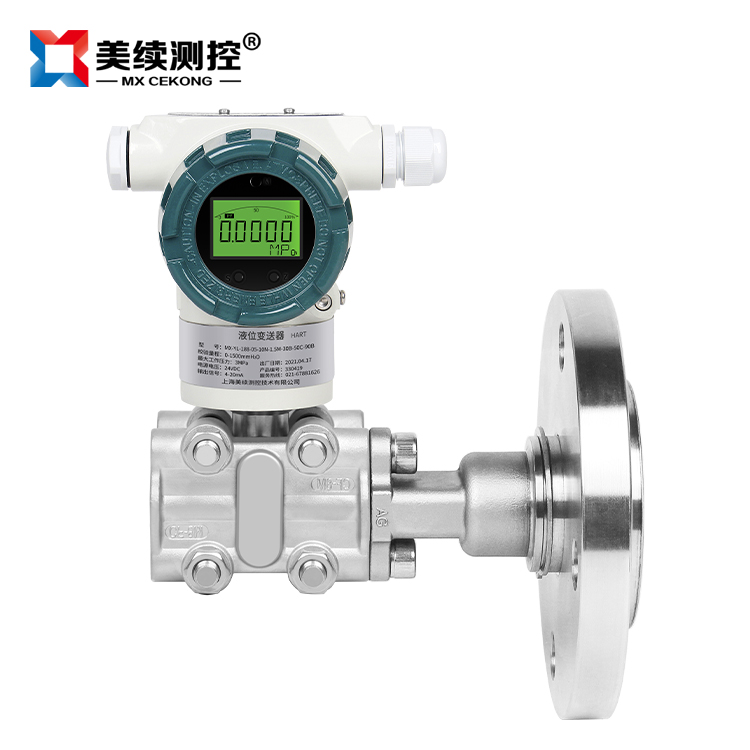

产品描述
MX-YL-188-05差压压力变送器是为流体工业应用所设计，可以测量液体、蒸汽和气体的压力。采用全球领先高精度单晶硅硅技术，保证传感器的高稳定性和高可靠性。
本是一款外部供电、具有远传通讯功能的高精度智能变送器。应用领域是针对野外，露天场所等恶劣环境，如输油，输汽，供暖等输送能源管道等地方进行压力监测，实现信号有线远传，同时又加配HART协议，可以配合手操器使用，能够完美和国际仪表通用。配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据，现场又带有高清LCD液晶显示，可以有效使工作人员直观观察到液位高度，并且可以根据被测介质密度的不同，随时更改测量范围和标定系数。
应用领域
?液位测量与控制楼宇自控、恒压供水
?石化、环保、石油
?液压及气动控制系统
?制药，食品行业
?自动控制和检测系统
?实验或测试设备液压领域
?MVR蒸发器，多效蒸发器设备
产品特点
?采用世界先进的隔离技术，具有超强的抗干扰性能
?采用全球领先高精度硅技术，独特的双过载保护膜片设计，单向过压最高可达60MPa
?高精度，精度优于0.1% 精度高达0.05%
?高稳定性和高可靠性
?完善的自诊断及远程通讯功能
?可选择HART协议或RS485通讯协议
?防护等级高，具有防尘，防水，可以很好的在露天场所使用

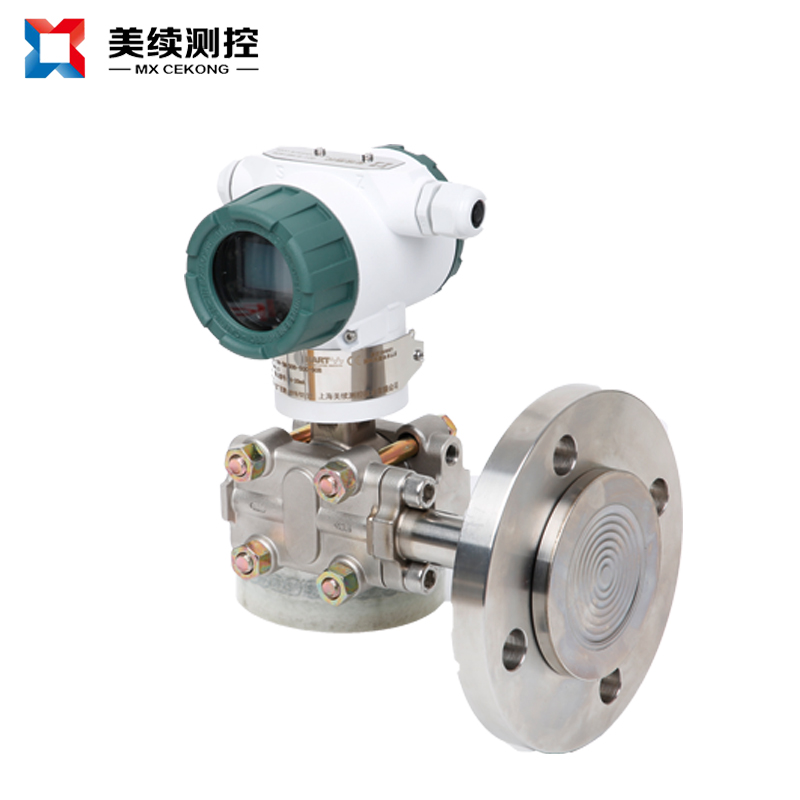

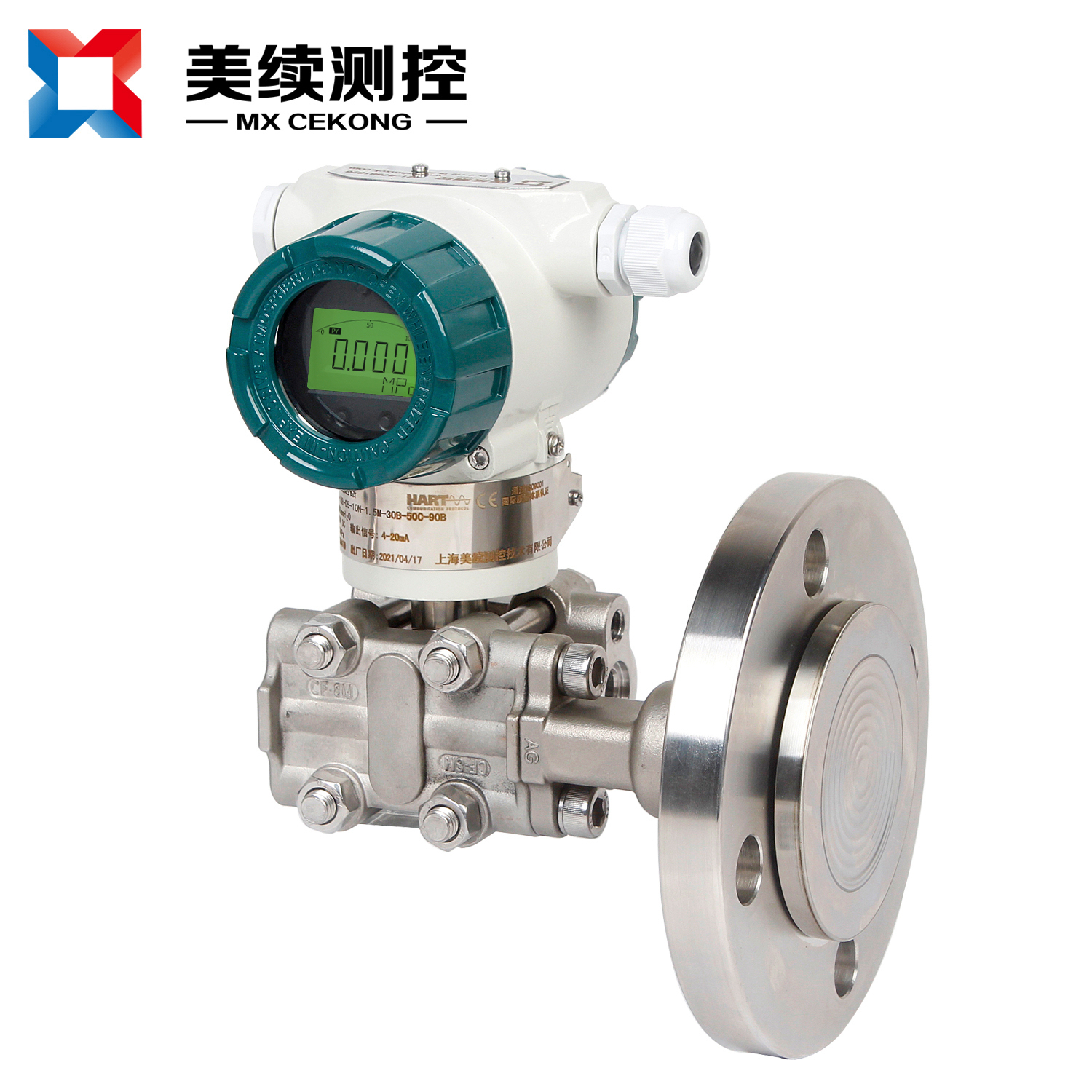

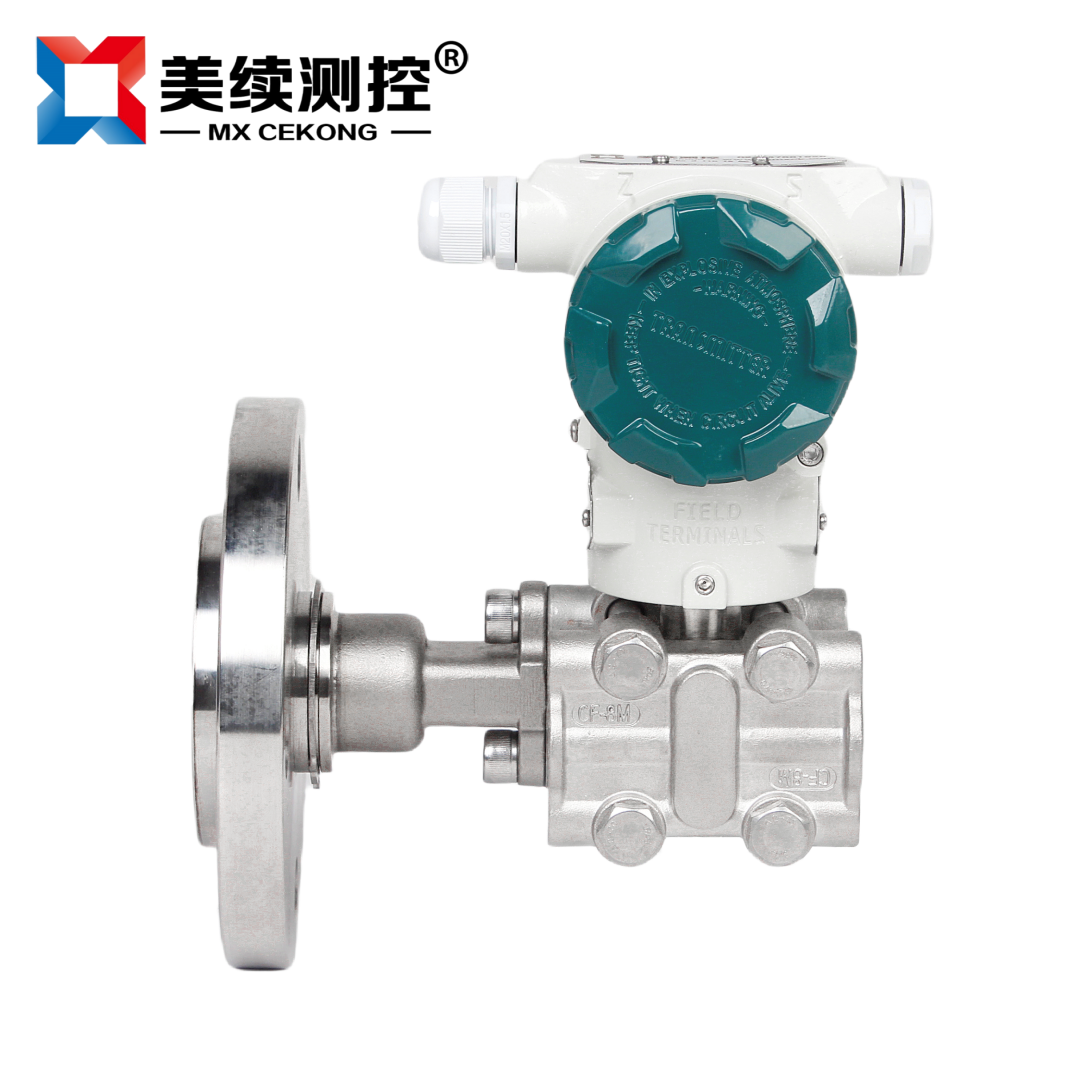

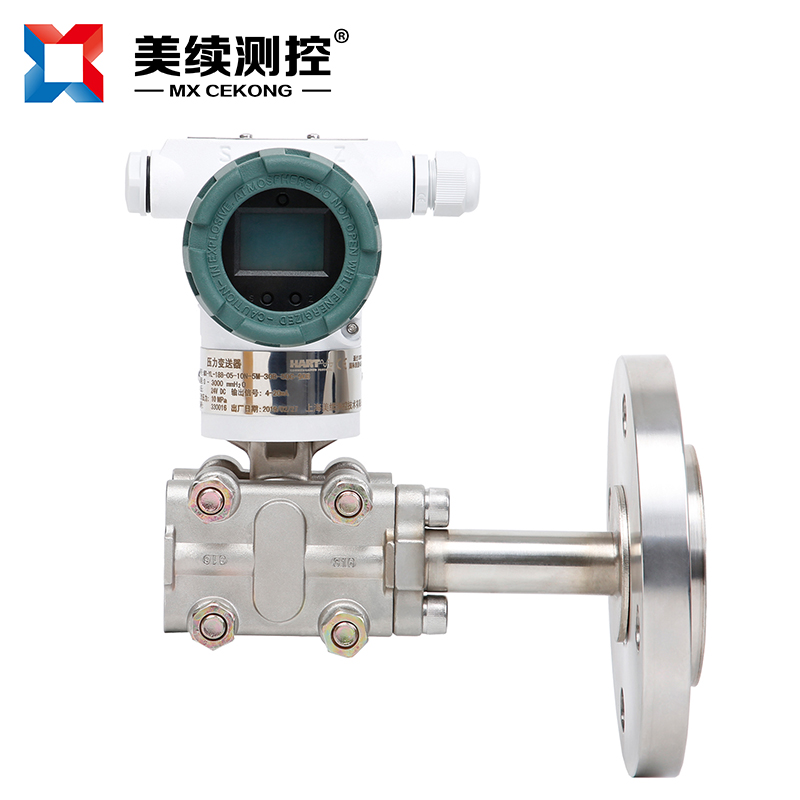

产品外形

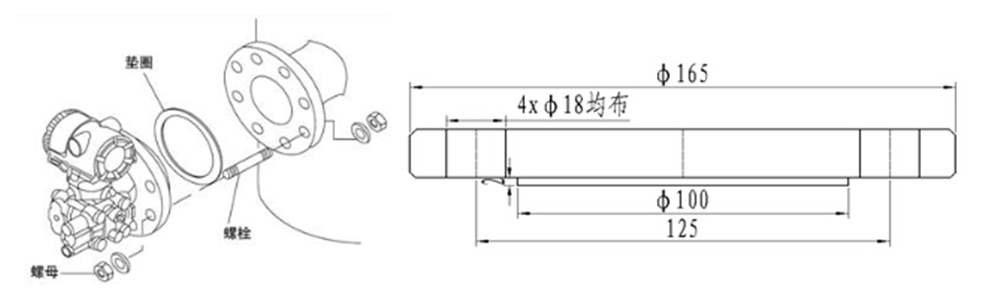

图1 法兰式液位变送器安装实例 图2（DN50法兰 国标）
常规法兰尺寸表（mm）
| 法兰尺寸 | 螺孔 | ||||||
| 尺寸 | 外径D | 厚度A | B | C | 孔数n | 孔径d | 分布直径D1 |
| DN25 | φ115 | 16 | 49.5 | 62 | 4 | φ14 | φ85 |
| DN50 | φ165 | 20 | 65 | 95 | 8 | φ18 | φ125 |
| DN80 | φ200 | 20 | 89 | 127 | 8 | φ18 | φ160 |

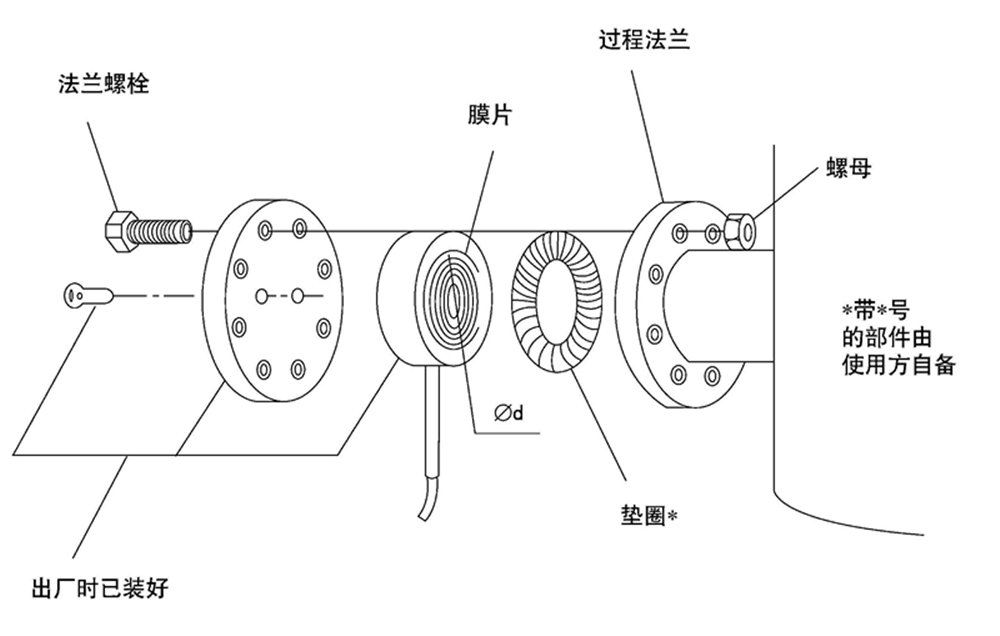

远传法兰隔膜密封部位的安装
选型参数
| 单法兰液位变送器CY-YL-188-05（带液晶显示） | ||||||||||||||||||||||
| 10 | 输出 | |||||||||||||||||||||
| H | 4-20mA带HART通讯 | |||||||||||||||||||||
| N | 4-20mA输出 | |||||||||||||||||||||
| 20 | 量程 | |||||||||||||||||||||
| D | 量程可以直接表达到选型上面 | |||||||||||||||||||||
| 30 | 膜片材质 填充液 | |||||||||||||||||||||
| A | 不锈钢316L | 硅油 | ||||||||||||||||||||
| B | 钛膜片 | 硅油 | ||||||||||||||||||||
| C | 哈氏合金C | 硅油 | ||||||||||||||||||||
| D | 钽膜片 | 硅油 | ||||||||||||||||||||
| 40 | 工作压力 | |||||||||||||||||||||
| A | 1MPA | |||||||||||||||||||||
| B | 1.6MPa | |||||||||||||||||||||
| C | 25MPa | |||||||||||||||||||||
| D | 40MPa | |||||||||||||||||||||
| 50 | 过程连接 | |||||||||||||||||||||
| A | DN25 | |||||||||||||||||||||
| B | DN32 | |||||||||||||||||||||
| C | DN50 | |||||||||||||||||||||
| D | DN80 | |||||||||||||||||||||
| 60 | 密封材质 | |||||||||||||||||||||
| N | 丁腈橡胶（NBR） | |||||||||||||||||||||
| F | 氟橡胶(FKM) | |||||||||||||||||||||
| P | 聚四氟乙烯(PTFE) | |||||||||||||||||||||
| 70 | 其他 | |||||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| 80 | 安装 支架 | |||||||||||||||||||||
| N | 无 | |||||||||||||||||||||
| 1 | 不锈钢 | |||||||||||||||||||||
| 2 | 镀锌碳钢 | |||||||||||||||||||||
| 90 | 电气连接附件 | |||||||||||||||||||||
| N | G/2 | 外 | 螺 | 纹 | ||||||||||||||||||
| A | 1/2 英寸NPT内螺纹不锈钢椭圆形法兰 | |||||||||||||||||||||
| B | M20x1.5 外螺纹不锈钢 | |||||||||||||||||||||
订购指南
| 型号 | 输出 | 量程 | 膜片材质 | 过程连接 | 电气连接 | 其它要求 |
| MX-YW-188-05 | 4-20MA+HART | 0-5KPA | 316L | DN50 | 1/2NPT | |
| 订货举例： | MX-YW-188-05-10H-30A-50C-90A | |||||
按键功能
本产品采用进口的单晶硅芯体，清零功能方面。在无压力的情况下，按M键5秒钟，显示屏左下面出现ZIRM字母时松手，然后连续按Z键三次，出现PV=0时，再连续按M键3次，显示屏左下方没有字母时候已经清零完毕。
特别提醒
公司名称：上海美续测控技术有限公司
办公地址：上海市松江区三新北路1800弄国家电子商务园24号楼3层
工厂地址：上海松江区光华路650号
联系电话：021-67881626
公司网址：www.shmxck.com 、详细说明请参照使用说明
