1.产品描述：

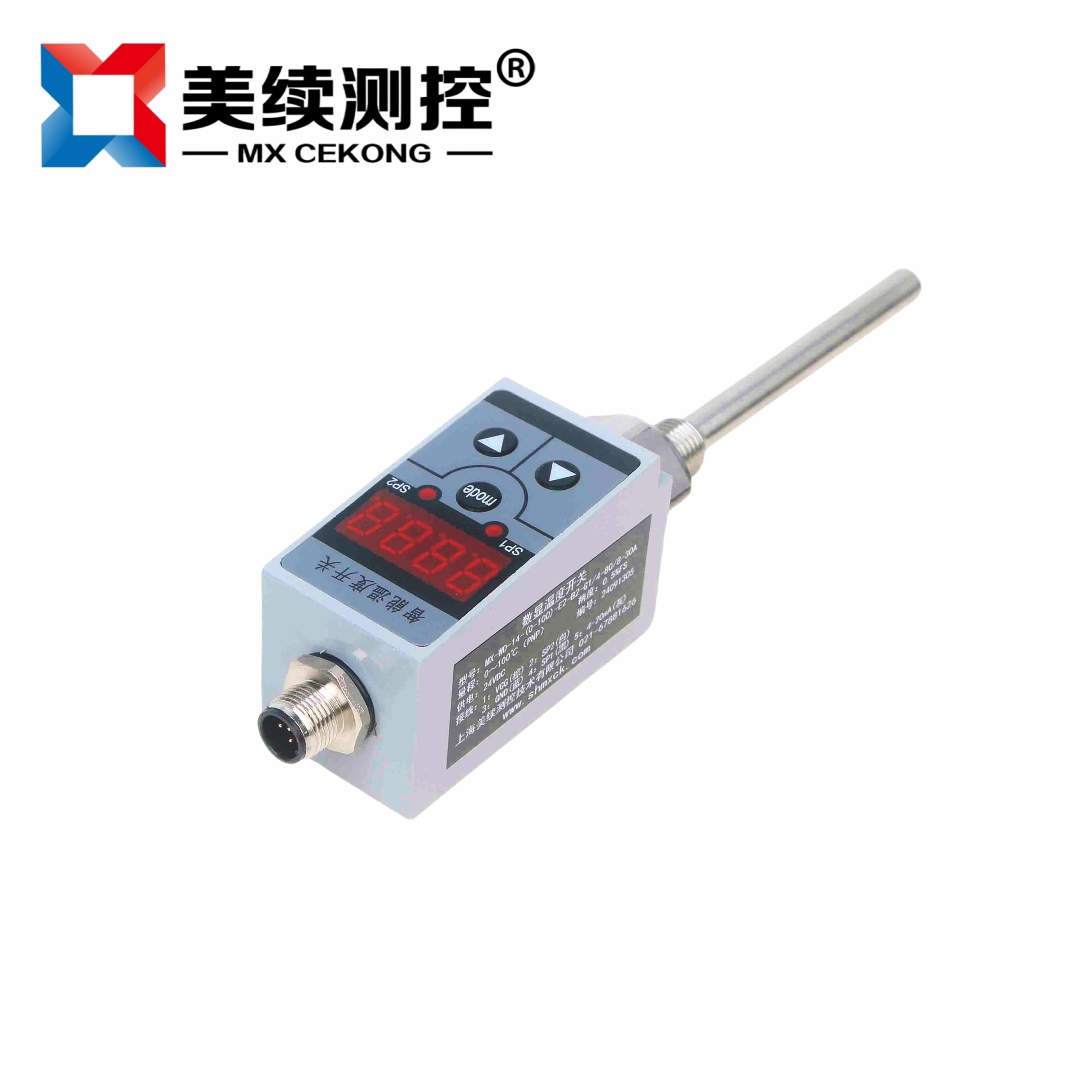

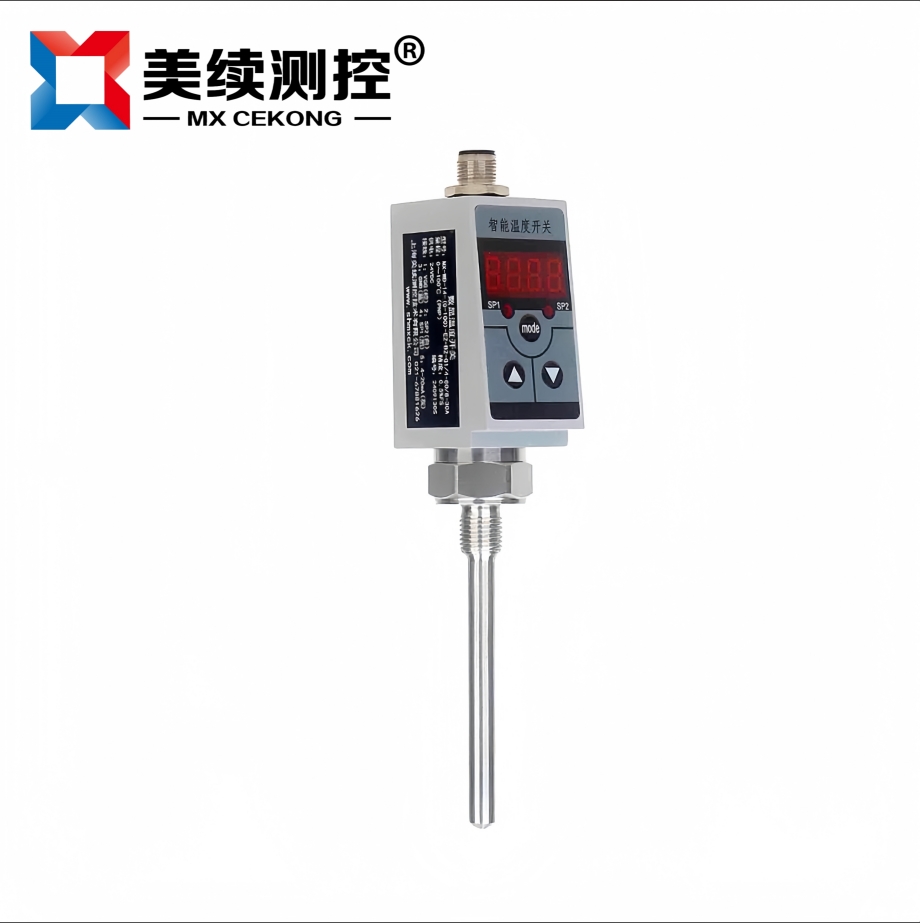

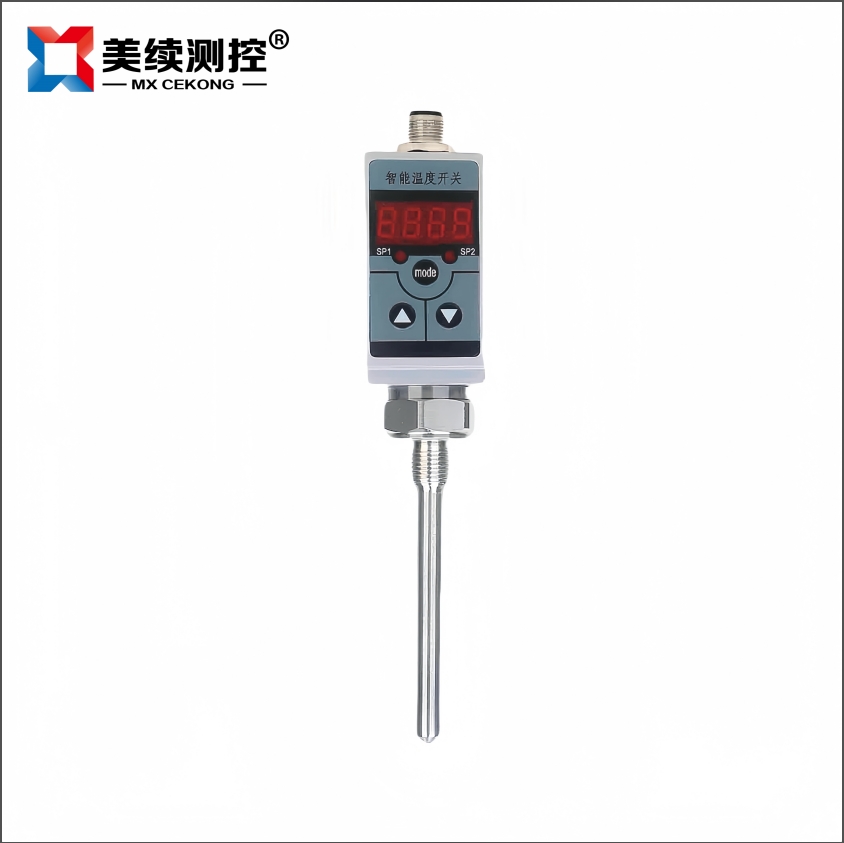

MX-WD-08 智能温度开关是集温度测量，显示，输出、控制于一体的智能数显温度测控产品。该产品为全电子结构，前端采用PT100温度传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统温度进行测控。该智能数字温度开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的温度进行测量显示和控制。
2.应用领域：
☛塑料，化纤行业，机械工程应用方面
☛各种水压、气压的测量
☛医疗卫生应用、制药萃取行业
☛石化环保行业、废水蒸发器行业
☛蒸馏脱销工程系统、一般工业控制领域
3.产品特点：
☛4位数字显示当前温度值，2路开关量输出，带载能力1.2A
☛温度预设开关点和延滞切换输出，模拟量输出（4～20mA）
☛开关量可在零点到满度之间任意设定
☛外壳设有节点动作发光二级管，便于观察
☛按键调校及现场设置各种参数，操作方便

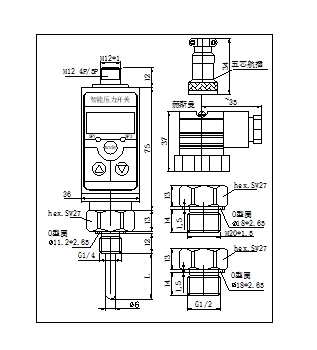

5.常用产品尺寸图
6.技术规格参数表：
型号说明： | MX-WD-08 |
测温元件： | PT100, 默认PT100 |
精度等级： | A级：+/- (0.15+0.2%t) ； B级：+/-(0.3+0.5%t) |
温度范围： | 0℃-150℃ |
输出信号： | 4-20mA（两线制）；4-20mA+PNP ；PNP。 |
过程连接： | 螺纹安装；1.5寸卡箍（50.5MM）,2寸卡箍（63.5MM）；法兰安装 |
供电电压： | 24(12~36)VDC (放大信号) |
插入深度： | 30mm-3500mm, 插入深度据不包含螺纹部位 |
表头形式： | 4位数码管 |
护管直径: | 6mm；8mm；12mm；16mm |
探杆材质： | 304材质（30A）316L（30B）；钛材质（30C）；聚四氟乙烯（30D）；哈氏合金（30F） |
7.选型指南：
型号 | 精度/信号 | 量程 | 安装形式 | 插入深度以及直径 | 保护管材质 |
MX-WD-08 | 0.2%/4-20MA | 0-150° | M27 | 100/6 | 304 |
订货举例： | MX-WD-08-(0-150)-E2-A2-M27-100/6-30A | ||||
8.特别提醒：
如有不懂选型请咨询销售工程师，或者当地经销商。
