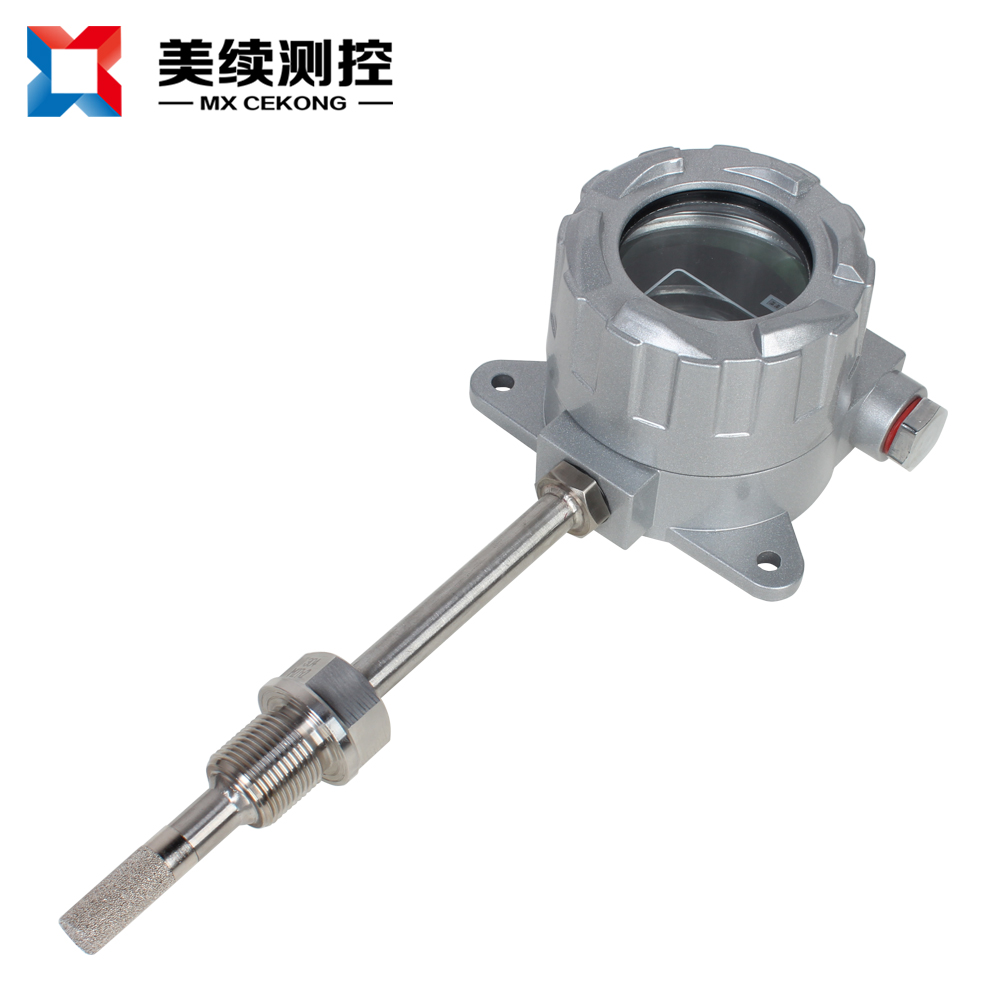

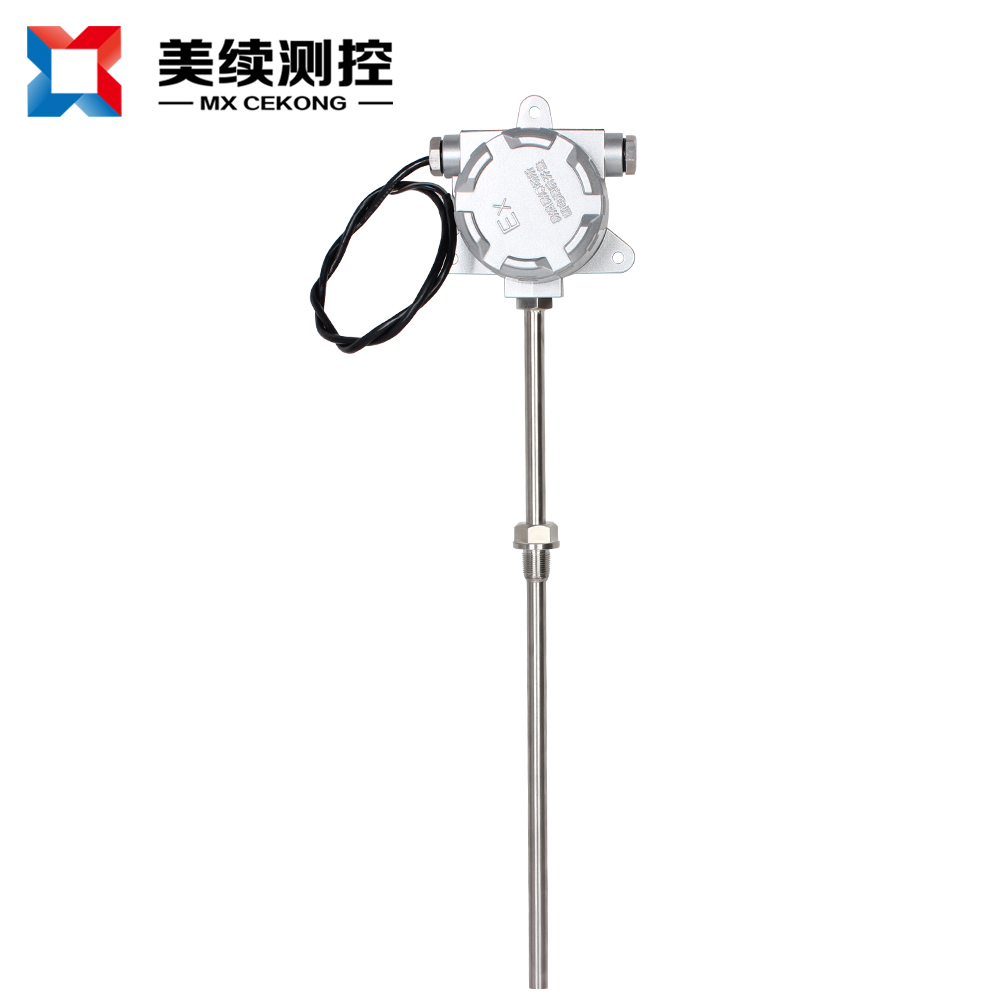

MX-WD-07该温湿度变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。安全可靠，外观美观，安装方便。壳体为防水壳，内部电路板做特殊防水处理，适用于室外及高湿度变送器部件精度高、功耗低，使用环境温度范围宽，工作稳定可靠。而且由于采用硅橡胶密封结构、耐湿，适宜于恶劣现场环境中使用。



?塑料，化纤行业，机械工程应用方面
?各种水压、气压的测量
?医疗卫生应用、制药萃取行业
?石化环保行业、废水蒸发器行业
?蒸馏脱销工程系统、一般工业控制领域

?带现场就地显示功能
?抗震性能好、测量精度高
?测量范围大（－80℃～100℃）
?热响应时间快、使用寿命长
?10~30V宽电压范围供电、规格齐全、安装方便。



2.1 电源及485信号
宽电压电源输入12-24V均可。485信号线接线时注意AB两条线不能接反，总线上多台设备间地址不能冲突。2.2 具体型号接线
 壁挂王字壳接线

2.3 485现场布线说明
多个485型号的设备接入同一条总线时，现场布线有一定的要求。
3. 通信协议
3.1 通讯基本参数

3.2 数据帧格式定义
采用Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：二字节的校验码。
主机问询帧结构：

从机应答帧结构：

3.3 寄存器地址

3.4 通讯协议示例以及解释
举例：读取设备地址0x01的温湿度值
  问询帧：

  应答帧： （例如读到温度为-10.1℃，湿度为65.8%RH）

温度计算：
当温度低于 0 ℃ 时温度数据以补码的形式上传。
温度：FF9B H(十六进制)= -101 => 温度 = -10.1℃
湿度计算：
湿度：292 H (十六进制)= 658 => 湿度 = 65.8%RH
4. 常见问题及解决办法
4.1 设备无法连接到PLC或电脑可能的原因：
1)电脑有多个COM口，选择的口不正确。
2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。
3)波特率，校验方式，数据位，停止位错误。
4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。
5)485总线有断开，或者A、B线接反。
6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
如有不懂选型请咨询销售工程师，或者当地经销商。
