产品描述

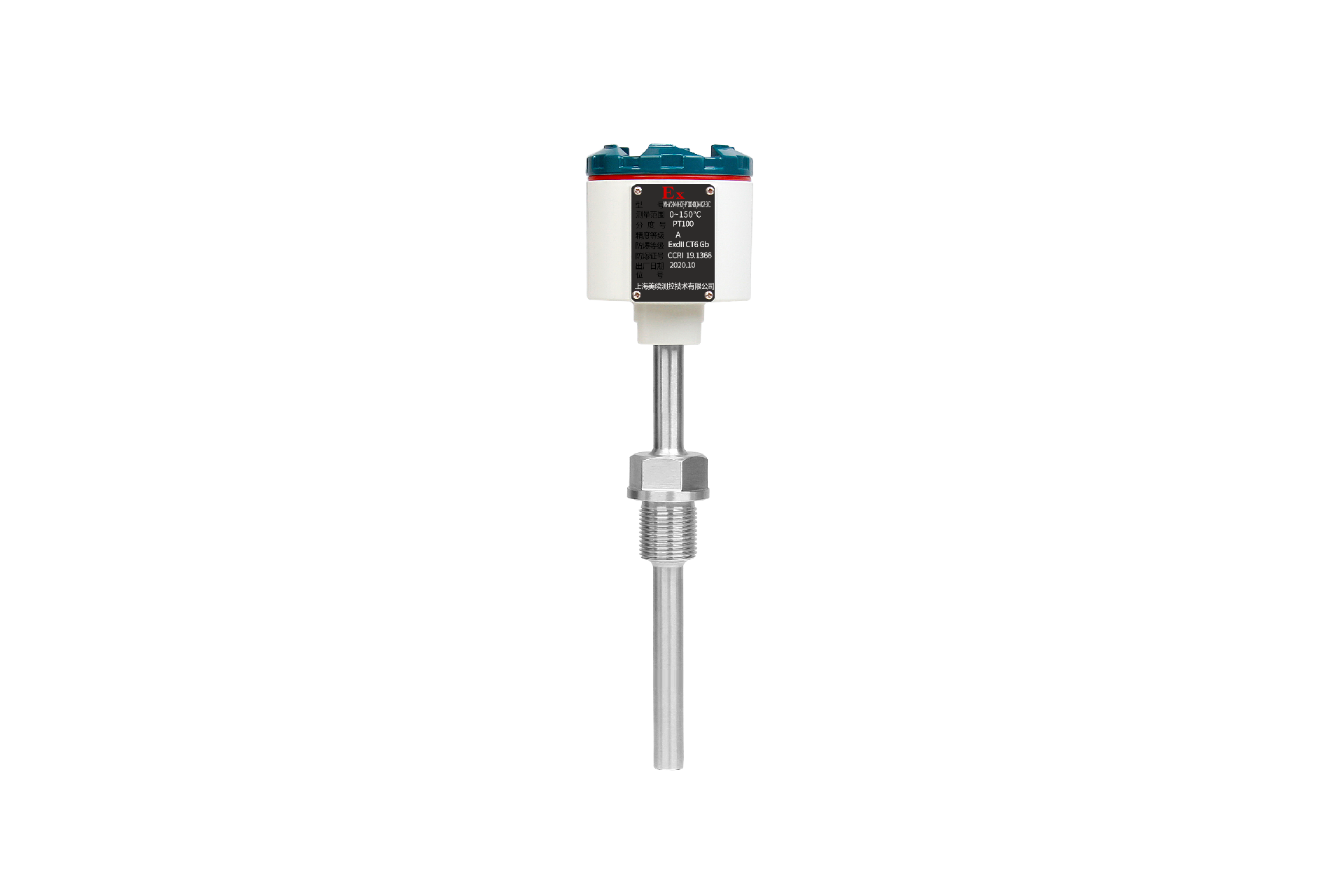

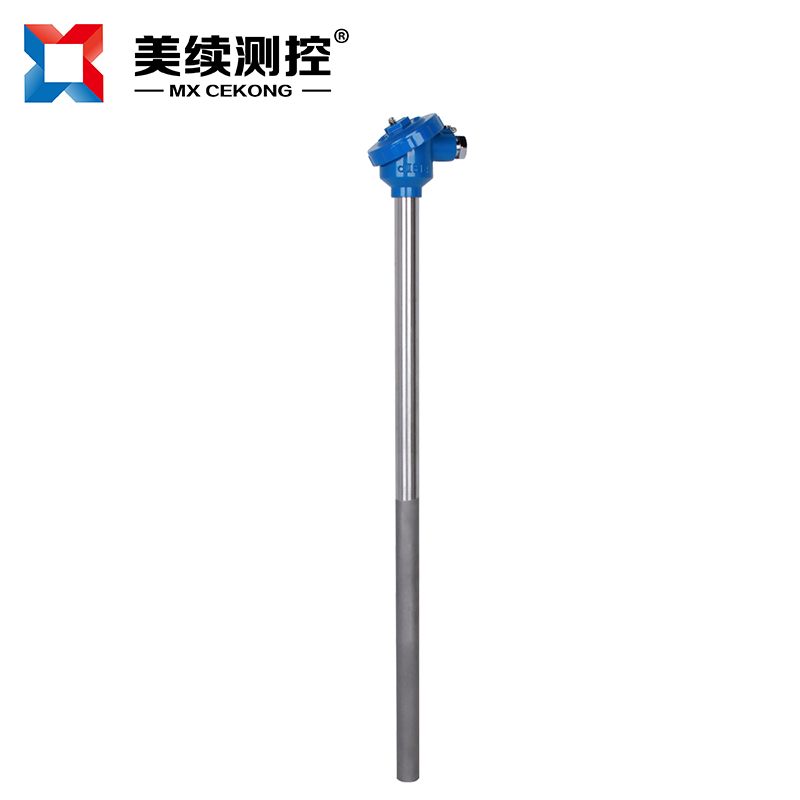

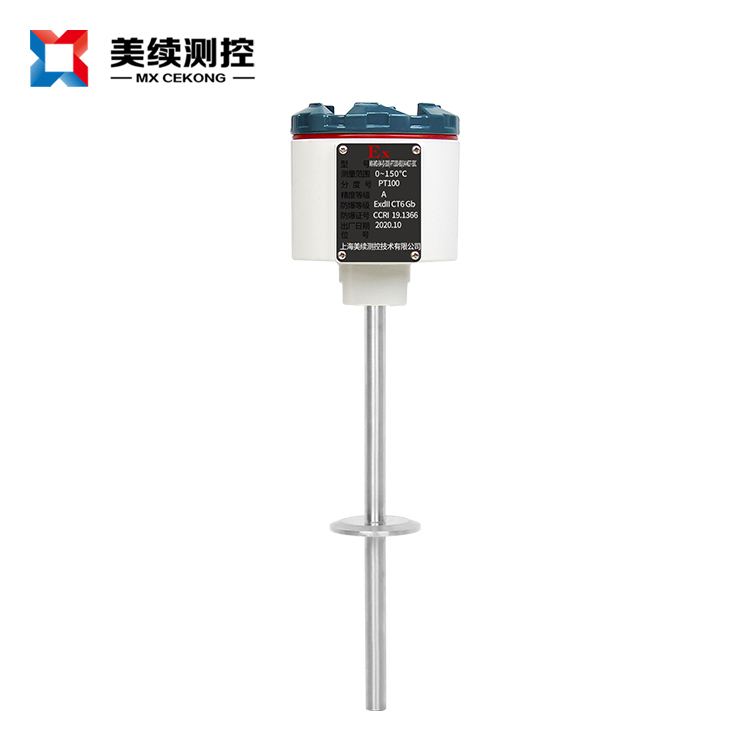

目前工业自动化领域的兴起，工业温度的测量也是自动化控制系统中必不可少的重要组成部分，工业用温度传感器采用进口测温元件，精湛的封装技术及完善的装配工艺确保了该产品的质量和性能。该系列温度传感器具有热响应时间快、抗热性能强、耐高压、抗震、多种温度型号可选择、安装方式多元化等许多优点。它将感应到的冷热程度通过连接线传输到显示仪表，记录仪表，电子调节器等仪表读出温度量值，也可以直接转变为放大信号接入PLC，MX-WD-04系列拥有两种外观可以选择，一种防水接线盒的，一种是蓝色防爆外壳，适用于露天等环境，防护等级高。
产品特点
?结构形式多样化，装配简单、更换方便
?抗干扰性强、长期稳定性高、机械强度高
?抗震性能好、测量精度高
?测量范围大（－200℃～1800℃）
?热响应时间快、使用寿命长、耐压性能好
应用领域
?工业自动化领域温度监测
?食品及饮料加工行业
?石油化工温度监测，水处理
?环保行业、废水废气温度监测
?废水蒸发器、多效蒸发器设备、环保行业
技术指标
| 热电偶/阻类别 | 分度号 | 测温范围 | 允许偏差t |
| Ni/Ch-Ni/Si | K | 800-1200 | ±2.5 or±0.75%t |
| Ni/Ch-Cu | E | 600-800 | ±2.5 or ±0.75%t |
| Cu | T | 350-400 | ±2.5 or ±0.75%t |
| Fe-Cu | J | 600-700 | ±2.5 or ±0.75%t |
| Pt | PT100 | 0-600 | ±1 or ±0.75%t |
| Cu | CU50 | -50~100 | ±2.5 or ±0.75%t |

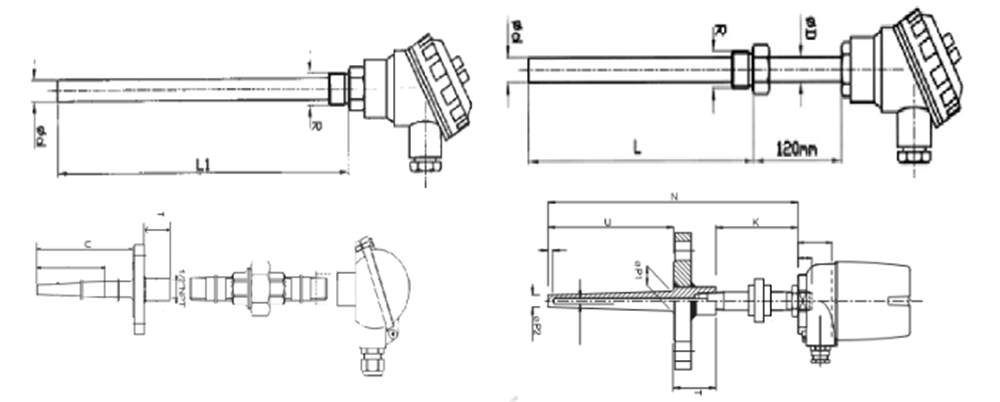

规格图
技术规格
| 型号说明： | MX-WD-04（无数显） |
| 测温元件： | N,R,K,E,J,T,PT100,CU50 |
| 精度等级： | A级：+/- (0.15+0.2%t); B级：+/-(0.3+0.5%t) |
| 温度范围 | -20°~0~1300℃ |
| 供电电压： | 24(12~36)VDC (变送器默认)，10(6~12)VDC (mV信号热电偶默认) |
| 输出信号： | 4-20mA（两线制A2）； 4-20MA+HART协议（A3），；热电偶直接写 |
| 护管材质： | 304不锈钢（F1）；316不锈钢（F2）;钛材质（F3） 或指定材质 |
| 连接类型： | 无固定装置，螺纹连接，活动法兰，固定法兰，卡套螺纹 (客户选择) |
| 接线形式： | 防水式(D1)，防爆式(D2) |
选型指南
| 型号 | 量程 | 输出 | 安装固定形式 | 插入深度以及直径 | 接线盒形式 |
| MX-WD-04 | (-20-150) | 4-20MA | M20*1.5 | 100/6 | 防水接线盒 |
| 订货举例： | MX-WD-04-(-20-150)-A2-F1-M20-100/6-D1 | ||||
特别提醒
如有不懂选型请咨询销售工程师，或者当地经销商。
