1.产品描述：

雷达物位计(高频)MX-WW-144VV-04雷达物位计天线发射较窄的微波脉冲，经天线向下传输，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收，发射脉冲和接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高，发射脉冲和接收脉冲的时间间隔很小（纳秒量级）很难确认。120G系列雷达物位计采用一种特殊的相关解调技术，可以准确识别发射脉冲和接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离

采用了先进的微处理器和独特的EchoDiscovery回波处理技术，因此雷达物位计可应用于各种复杂的工况。采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。

广泛应用于纸浆、胶水、染料、泥浆、碱溶液、酸溶液、啤酒、饮料、石化、轻工、食品、水处理、可产生气体的液体、流动性好的固体粉料或颗粒。对物位进行上、下限报警及控制。

2.应用领域：

☛所有罐体里面的物料高度

☛石化、环保、石油

☛液压及气动控制系统

☛制药，食品行业

☛自动控制和检测系统

☛液体灌、污水池.

☛搅拌罐、反应釜、泡沫介质

3.产品特点：

☛雷达物位计采用了高达120GHz的发射频率，因而具有以下特征：

☛波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度和可靠性；

☛天线尺寸小，便于安装和加装防尘罩等天线防护装置；

☛测量盲区更小，对于小罐测量也会起到良好的效果；

☛可在恶劣条件下连续准确地测量。

☛操作简单，调试方便。准确安全且节省能源。

☛无需维修且可靠性强。

☛几乎可以测量所有介质: 粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等

4.安装基本要求：

天线发射微波脉冲时，都有一定的发射角。从天线下缘到被测介质表面之间，由发射的微波波束所辐射的区域内，不得有障碍物。因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。必要时，须进行“虚假回波学习”。另外须注意微波波束不得与加料料流相交。安装仪表时还要注意：最高料位不得进入测量盲区：仪表距罐壁必须保持一定的距离；仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内仪表必须遵守国家防爆危险区的安装规定。防爆型仪表的外壳采用压铸铝。防爆型仪表可安装在有防爆要求的场合，仪表必须接大地。

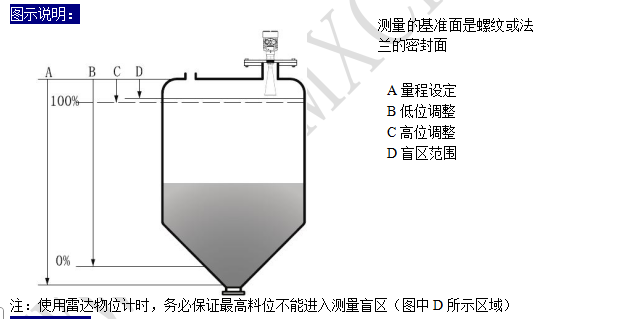

注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）

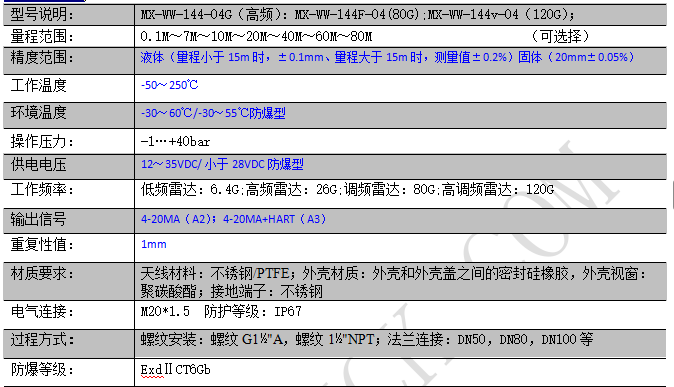

5.技术规格：

7.订购指南：

8.特别提醒：

如有不懂选型请咨询销售工程师，或者当地经销商。
