产品描述

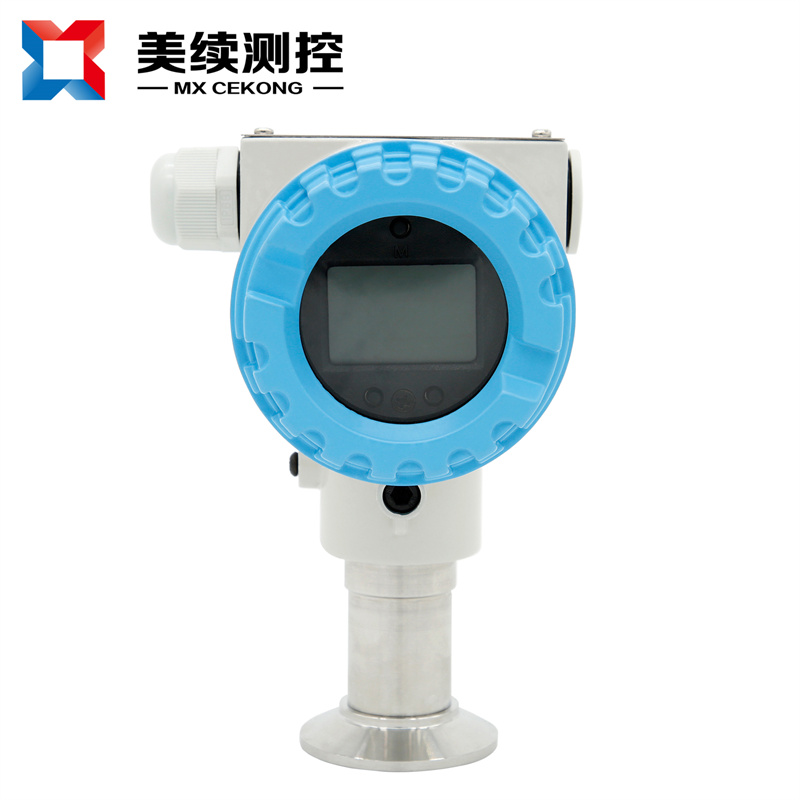

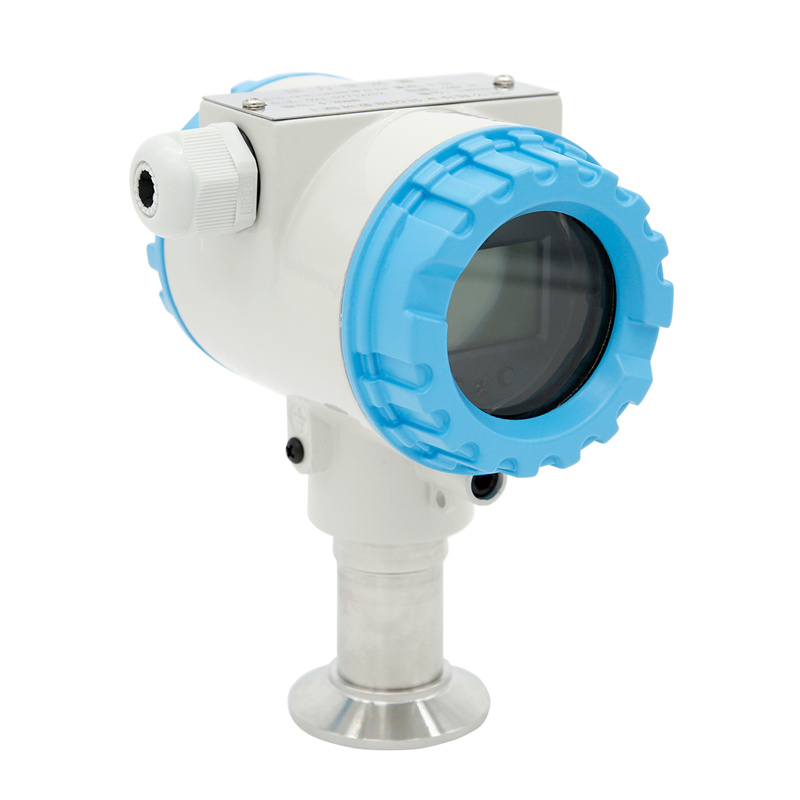

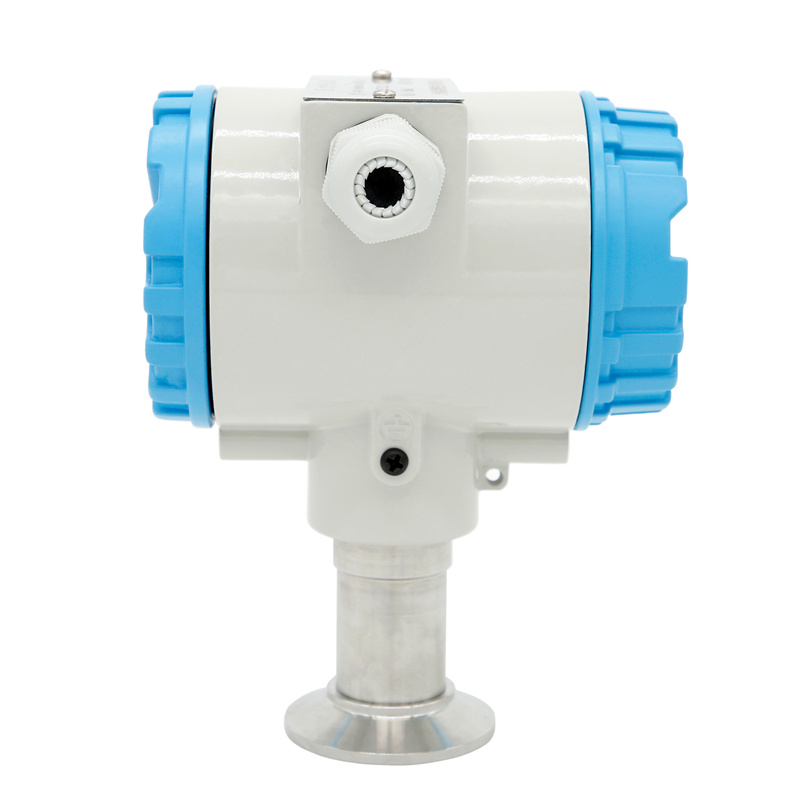

MX-YL-120-03系列产品：该系列产品采用我司自主研发生产的高性能扩散硅芯体封装。外壳为特殊防爆壳体，可以带内置电池供电和外置24VDC两线制供电。采用压阻式传感器芯体，壳体为不锈钢外壳，外壳防护等级为IP65以上。应用于食品、制药等自动化领域的流体压力测量与控制。可带LCD显示，耐腐蚀，宽范围温度补偿、良好的线性、有反极性保护、瞬间过电流、过电压和抗干扰保护措施，拥有良好的防护等级。在MX-YL-120-02数显压力变送器上面进行了改进和优化，因为其出色的性能，在卫生型行业广泛使用。
应用领域
?洗瓶机-洗烘灌封联动线、自动进出料系统
?CIP/SIP清洗灭菌设备、自动配液系统
?生物制品、化工 、环境能源、实验装置
?真空灭菌系统、过滤、发酵、提取系统
?制药、食品、乳品、果汁饮料、啤酒、环保
?纯化水制备、注射用水、纯蒸汽制备系统
产品特点
?输出形式多样化、装配简单、更换方便
?精度高、稳定性高、反极性保护、抗电磁能力强
?符合卫生要求工况场合及AAA卫生标准要求
?适用于粘稠易堵介质、固液混合的流体压力测量
?本质安全防爆、带LCD显示
?外壳防护等级为IP65、宽范围温度补偿、良好的线性
?-100KPA至0….1600bar压力范围的测量
?多种标准信号输出可选、操作简单、清零方便
?抗振动、抗冲击、量程范围宽、可测量绝压、表压和密封参考压力
技术规格
| 型号选择： | MX-YL-120-03（普通型）；MX-YL-120-03G（高温型） |
| 压力量程： | -100KPA-0；0-50KPa；0-40MPa；0-80MPA等。 |
| 综合精度： | 0.25%FS(代号A)；0.5%FS（代号B） |
| 输入电压： | 24VDC两线制；12-36V宽电压供电 |
| 过载压力： | 1.5倍额定压力 |
| 输出信号： | 4-20mA（两线制代码2）, 0-10V（代码3）；0-5V（三线制代码4）；4-20mA+HART（代码5）；RS485（代码6）。 |
| 爆破压力： | 3倍额定压力 |
| 工作温度： | -20℃~80℃；-20-150℃（高温型）。 |
| 补偿温度： | -10℃~70℃ |
| 非线性值： | 满量程的0.2% |
| 防爆等级： | ExiaII CT4 |
| 压力连接： | 快装K25/K38（密封面50.5）；快装K51（密封面63.5）。（可要求定制） |
| 电气接口： | M20*1.5。 |
| 出线方式 | 防爆格兰出线 |
| 接液材质： | 304（S1）；316L（S2）。 |
清零功能说明：
长按M键直到屏幕右下角显示字母NO，按下S键，字母NO切换成YES，再次按下M键确认即可。
24V电源正接A+(即左起第一个接线端子），输出端接B-（即左起第二个端子）
订购指南
| 型号 | 量程(bar) | 精度 | 输出信号 | 连接方式 | 电气连接 | 其它要求 | |
| MX-YL-120-03 | 0-50KPA | 0.25% | 4-20MA | 快装25 | M20*1.5 | 接液材质 | |
| 订货举例：MX-YL-120-03-（0-50kpa）-A2-K25-M20 | |||||||
特别提醒
如有不懂选型请咨询销售工程师，或者当地经销商。
