1.产品原理 ：
MX-SZ-ZD-01是一款基础型常规水质监测数字浊度传感器；采用国外成熟的90°散射光原理，散射光法的原理是：当光线穿过含有悬浮颗粒的液体时，悬浮颗粒会使光线发生散射。通常采用 90 度方向的散射光作为测试信号，散射光强度与浊度符合多段线性关系。也有一些传感器采用散射光与透射光的比值来测量浊度，以提高准确度和可靠性。使用红外LED光源、光纤传导光路的设计方法；内部增加滤光片设计，抗外界光干扰能力强。内置温度传感器，可以自动温度补偿，适合在线长期监测环境使用。
2.应用领域：
☛工业自动化应用领域
☛废水处理方面、污水检测
☛采矿冶炼、造纸、纸浆浓缩
☛环保行业、脱硫脱硝、废水蒸发
☛医疗卫生应用、食品及饮料加工行业
☛实验或测试设备、自来水厂
☛石油化工、纺织拉丝等行业
3.产品特点：
☛数字传感器，直接输出Rs-485数字信号,支持MODBUS/RTU
☛90°角散射光原理，内置温度可以自动补偿；
☛光纤式结构，抗外界光干扰能力强
☛红外 LED 光源，增加滤光设计，抗光源干扰，稳定性好
☛表面进行防腐钝化处理
☛传感器功耗低，内部电路抗干扰设计

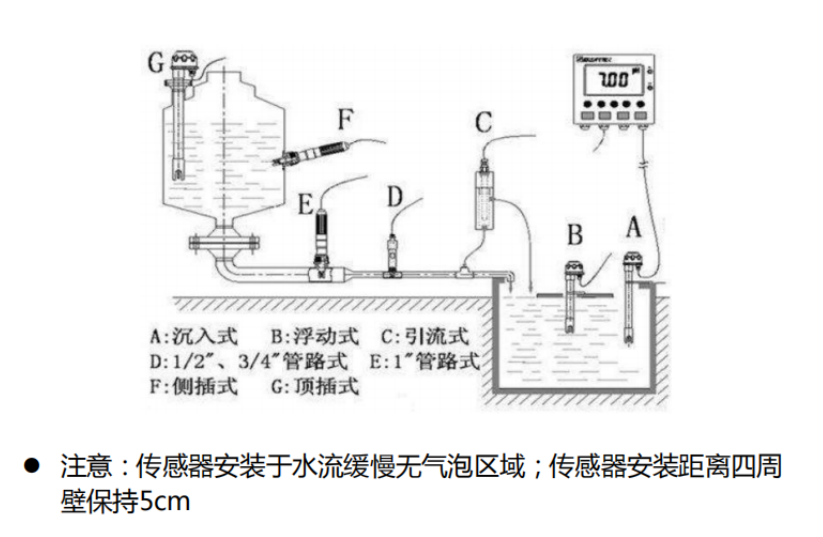

4.安装方式：
5.技术规格：
测量范围： | 0～1000NTU或0～200NTU |
综合精度： | ±5%示值或±3NTU，以大者为准(0～1000NTU) ±3%示值或±2NTU，以大者为准(0～200NTU) ±0.5℃ |
分辨率： | 0.1NTU，0.1℃ |
工作条件： | 0～50℃；<0.6MPa |
响应时间： | 30秒T90 |
供电方式： | 12或24VDC±10% |
输出信号： | 4-20MA；支持Rs-485,MODBUS/RTU协议 |
传感器尺寸： | 直径 30mm; 长度 166.5mm |
连接方式： | 上下3/4NPT管螺纹连接（其他方式加转换接头） |
出线方式： | 直接出线（A）；Y型接口(B)；OT接口（C） （默认直接出线） |
温度补偿： | 自动温度补偿(Pt1000) |
防护等级： | IP68；水深20米 |
传感器外壳材料： | POM 或钛合金（其他） |
6.订购指南：
型号 | 量程 | 精度 | 温度补偿 | 出线方式 | 线缆长度 | 其它要求 |
MX-SZ-ZD-03 | 0-200NTU | ±5% | 自动温补 | 直接出线 | 3M | --- |
订货举例： MX-SZ-ZD-01-0-200NTU-±5%-A-3M | ||||||
7特别提醒:
如有不懂选型请咨询销售工程师，或者当地经销商。
公司名称：上海美续测控技术有限公司
办公地址：上海松江区小昆山镇国家经济开发区中德路 860 号 6 幢
联系电话：021-67881626
公司网址：www.shmxck.com 、详细说明请参照使用说明
