1.产品描述：

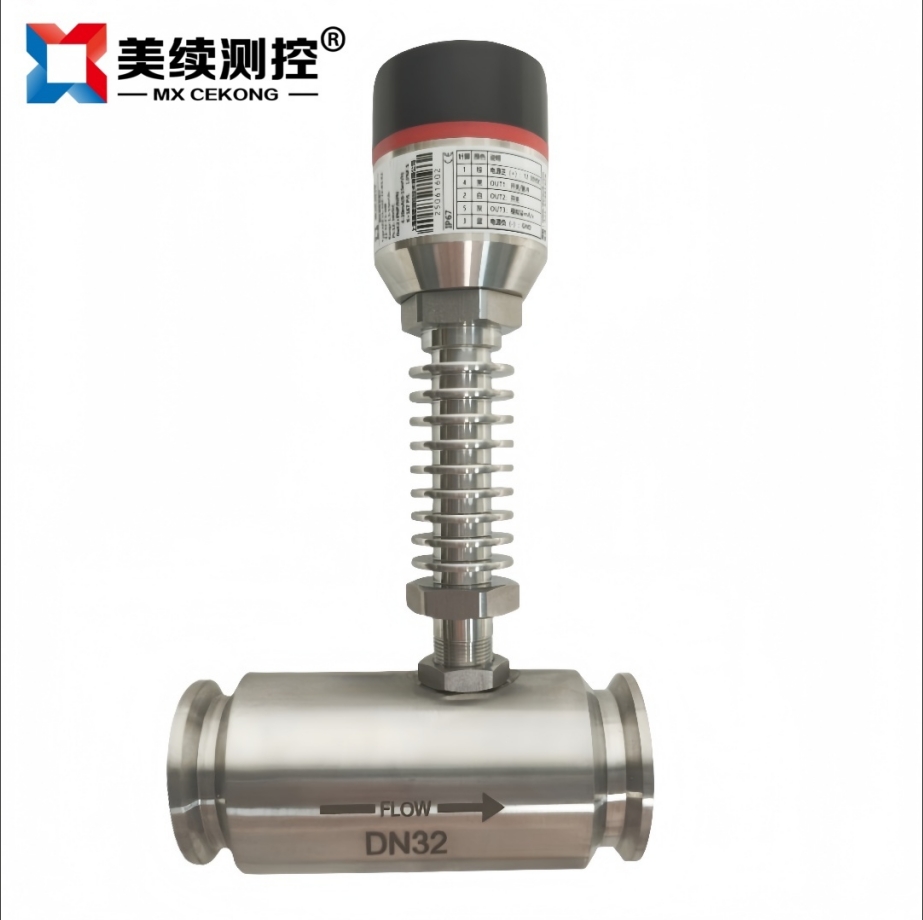

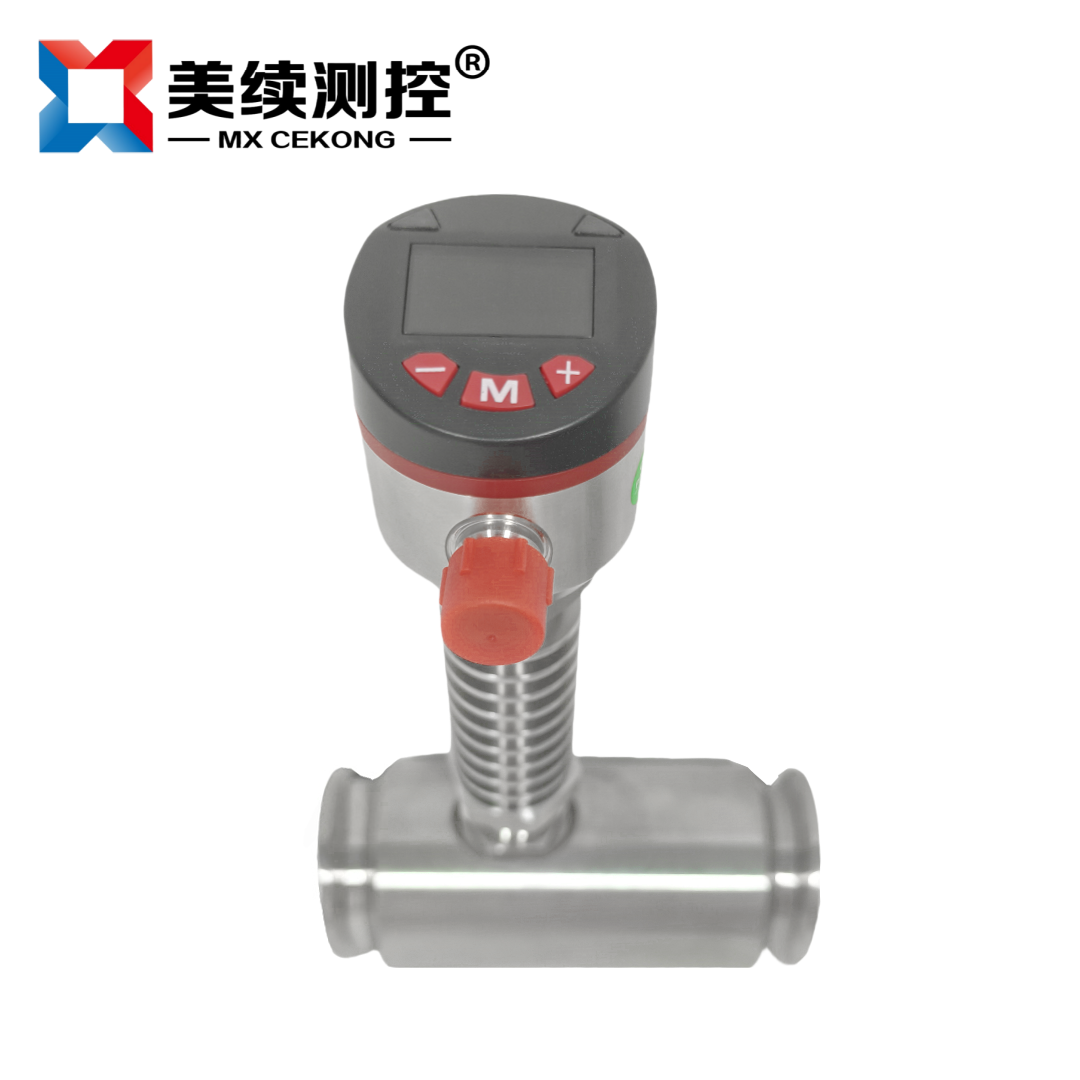

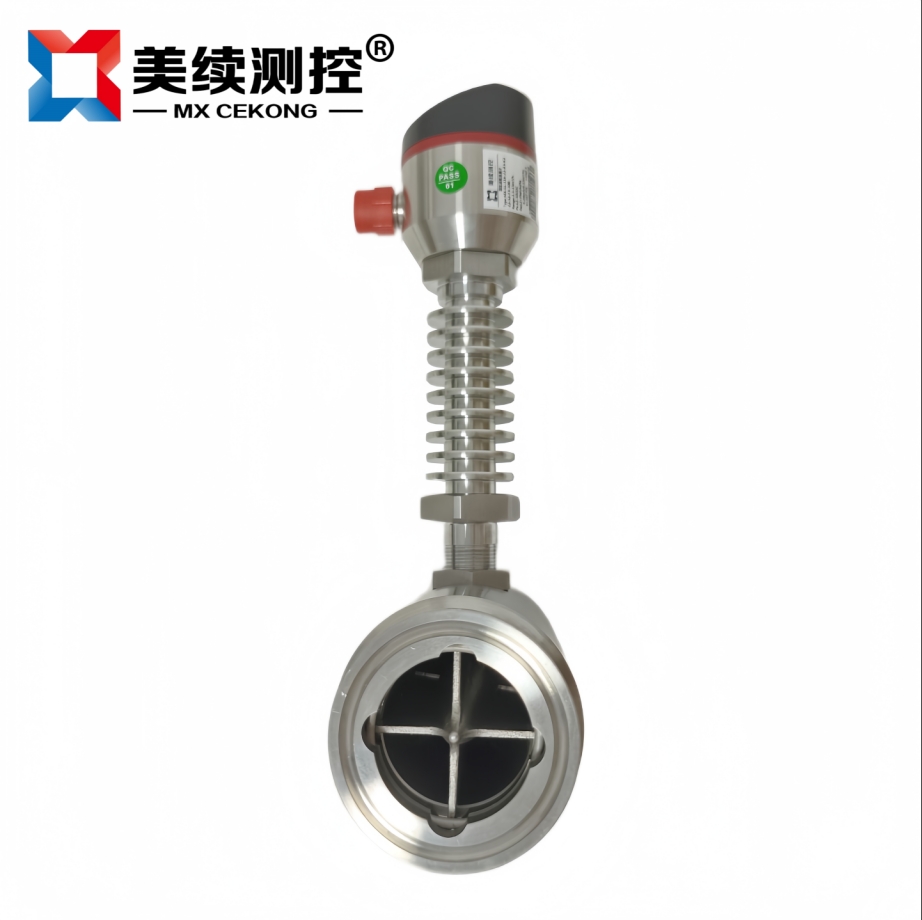

   上海美续电子式涡轮流量计MX-LL-116-22系列采用涡轮进行测量。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号多样化，易于传输和利用。电子式涡轮流量传感器又可以作为一款智能流量开关来用，是一款精巧型流量传感器。具有体积小，设定简便等优点，内置智能电路，可任意设置流量上下限报警值，支持10-Link/RS485数据通讯，支持流量、温度一体测量。可远程监控实时流量状况，全参数现场任意设置，其涡轮测量介质通过流量通过传感器职能电路处理后任意编程。

2.特殊优点：

此款电子式涡轮和常规流量计的区别：它可以输出脉冲，模拟量，RS485信号，以及开关量信号等多种选择。还可以定制搭配温度信号和传输的功能，适用于测量低粘度的介质，如水、柴油、汽油。广泛用于工业自动化领域、石油、化工、冶金、科研等.

3.应用领域：

☛石油化工、钢铁冶金

☛给水排水、水利灌溉

☛水处理、污水处理站(环保污水控制、化工污水、电镀污水

☛泥浆、矿浆、纸浆等流体

☛蒸馏脱销工程系统

☛造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制

4.产品特点：

☛高精确度，一般可达±1%R、±0.5%R；

☛重复性好，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

☛范围度宽，中大口径可达1:20，小口径为1:10；

☛结构紧凑轻巧，安装维护方便，流通能力大；

5.选型-口径说明：

测量范围及工作压力

当流体流经传感器，推动管段内叶轮旋转，然后通过叶轮与信号检测器之间的磁耦合，将流体的流速转换为电脉冲信号输出，通过放大器放大整形并传输给显示仪表，即可达到对流体的体积流量或总量的测量目的。

在一定的流量范围内，脉冲频率f与流经传感器的液体的体积流量Q成正比，流量运算方程式为：Q=f/K

式中： f—脉冲频率

 K—传感器的仪表系数（1/L）由校验给出

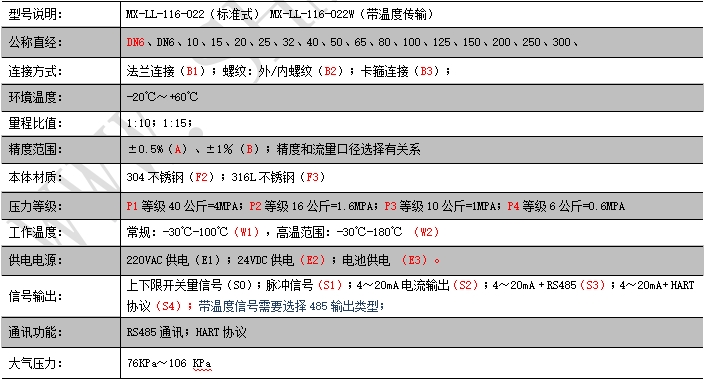

6.选型参数规格

7.选型指南：

8.特别提醒：

如有不懂选型请咨询销售工程师，或者当地经销商。
