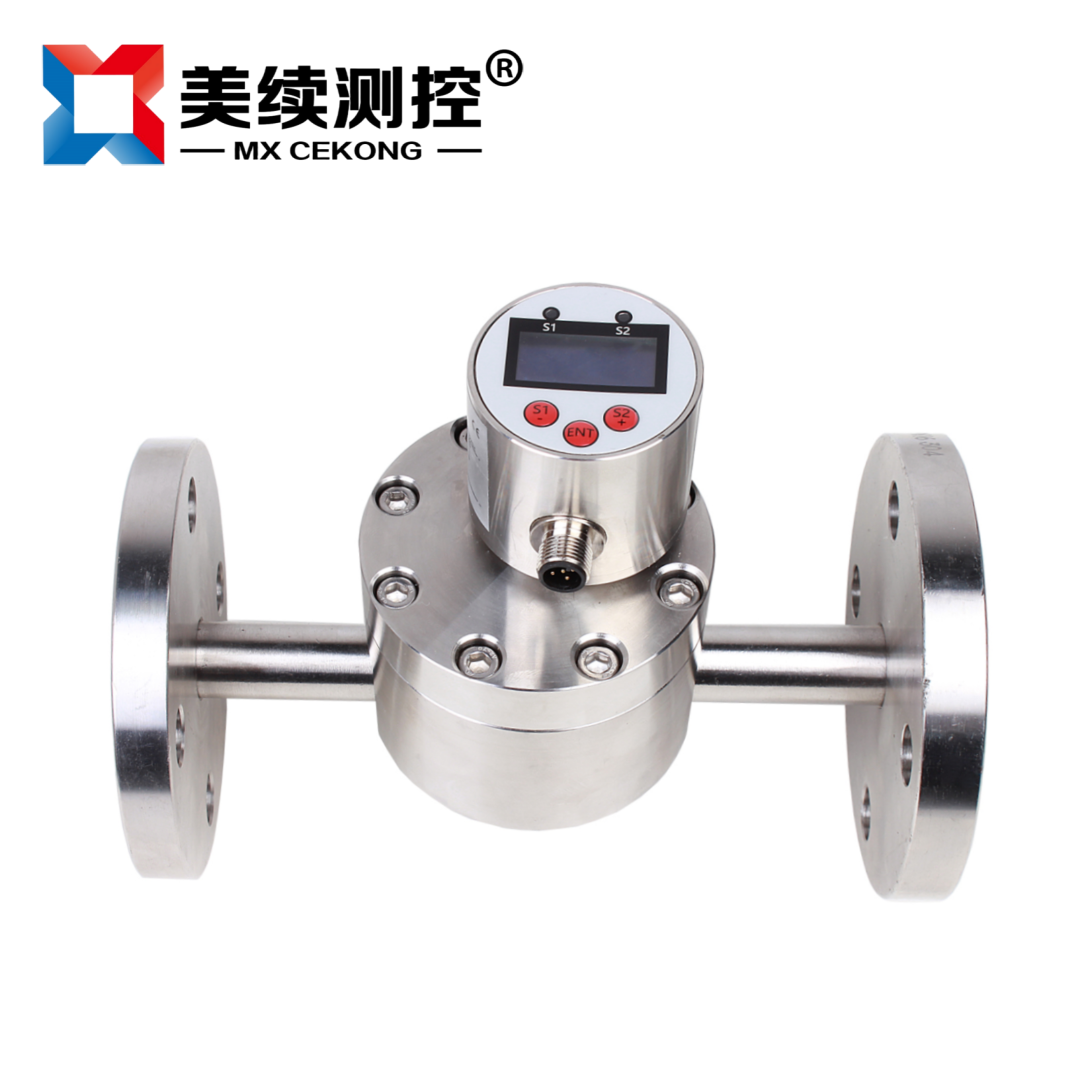

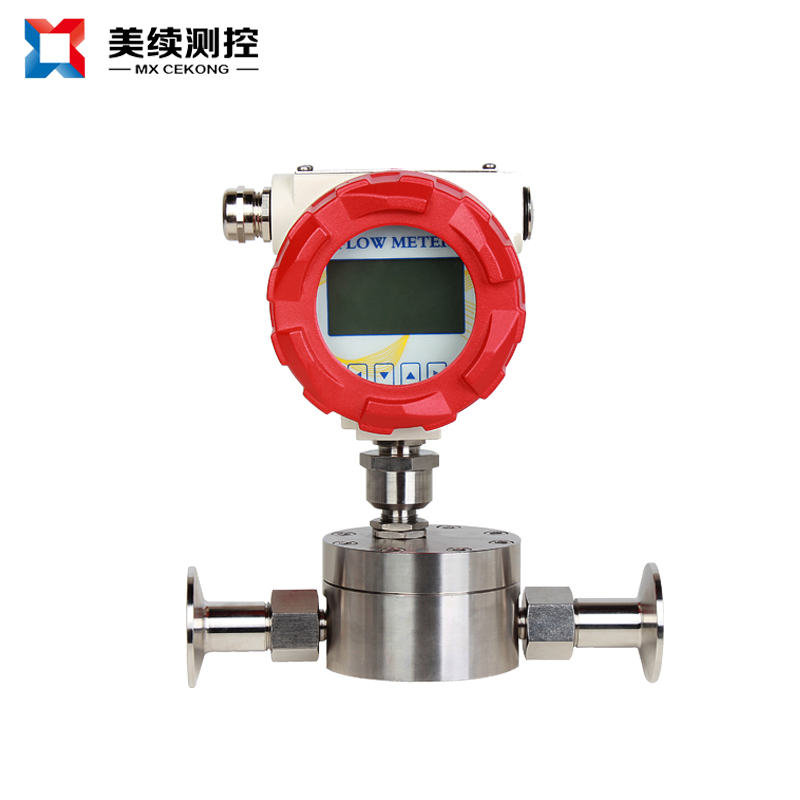

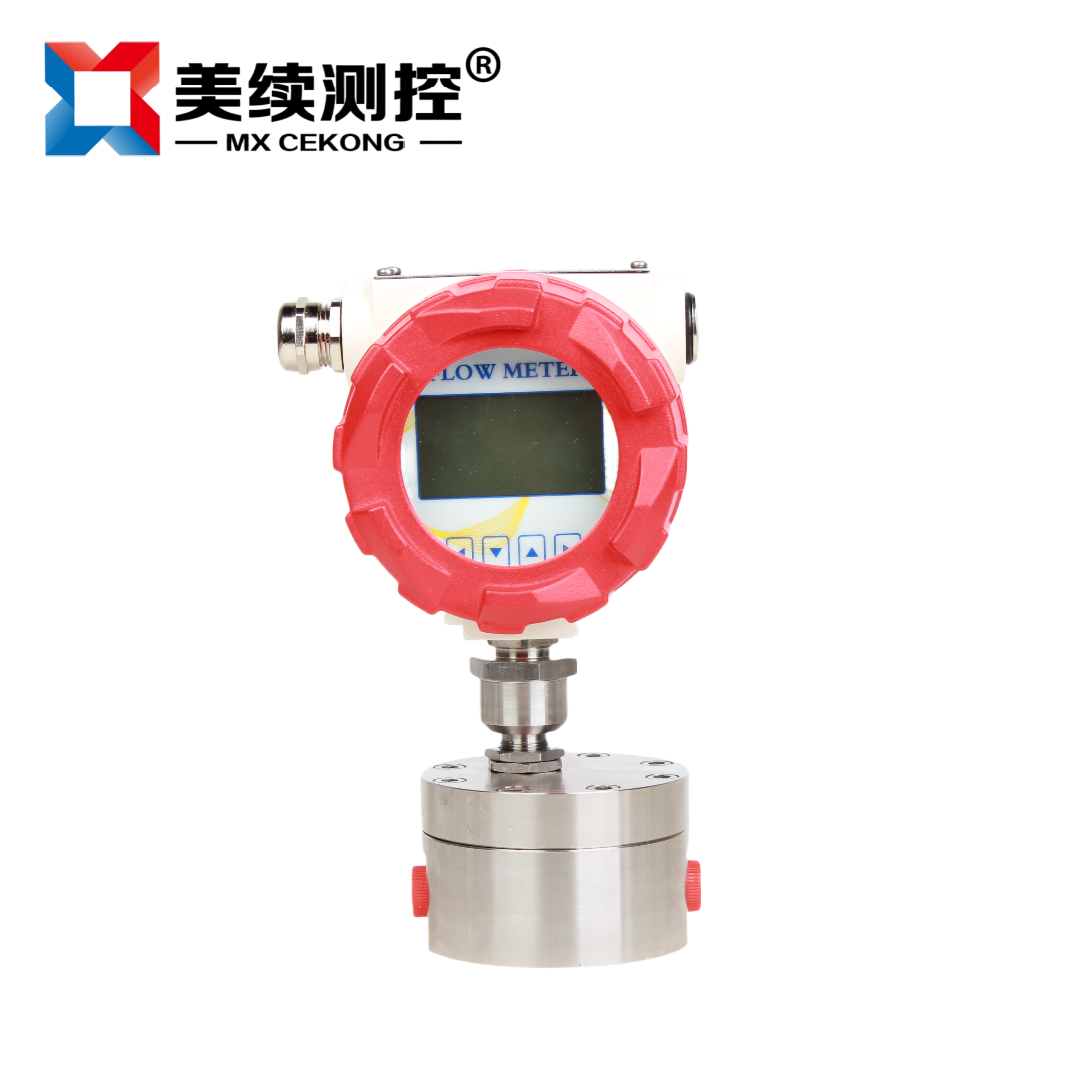

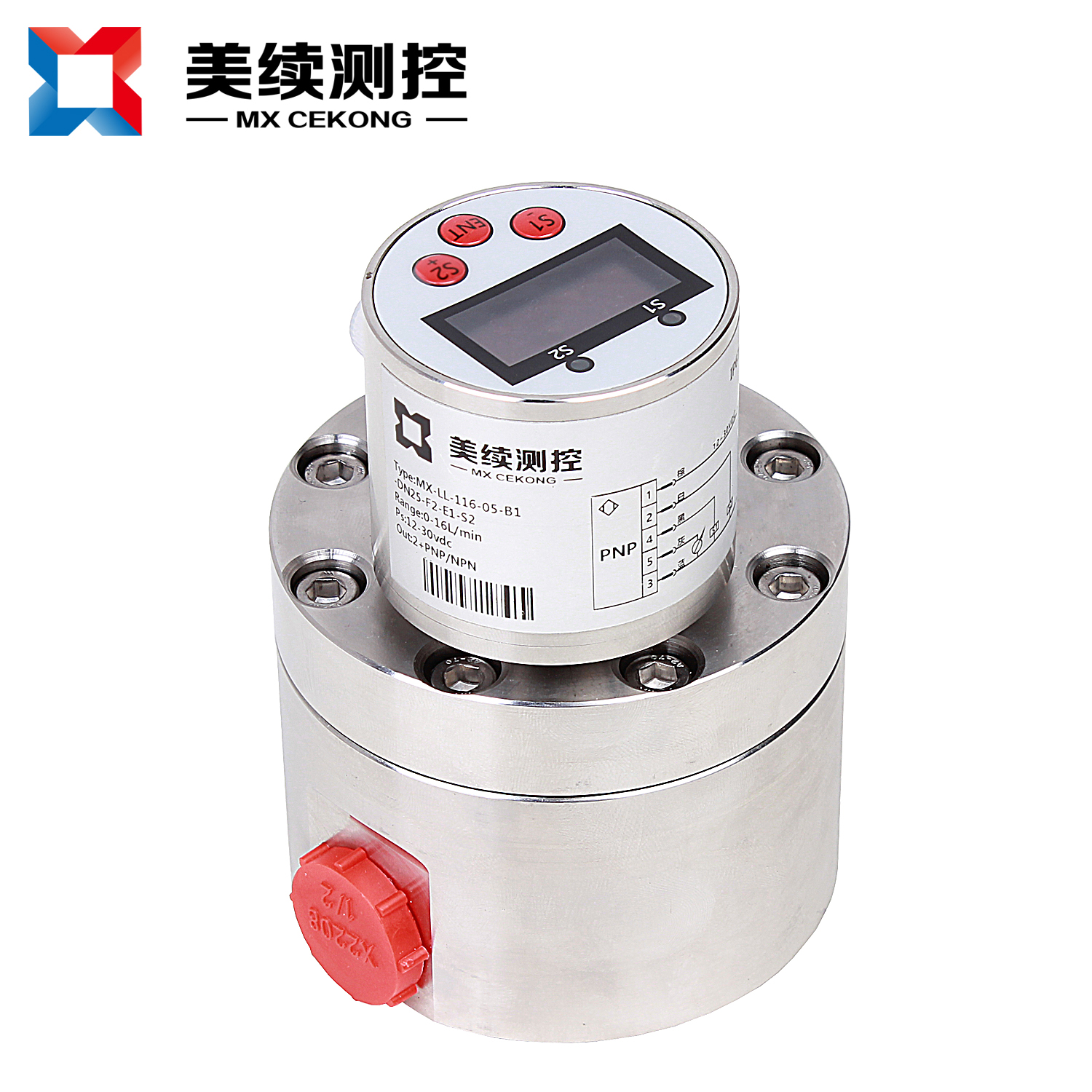

圆柱齿轮流量计MX-LL-116-05

上海美续MX-LL-116-05系列齿轮流量变送器是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量．

在线咨询

全国热线

400 6626 286

产品描述

上海美续MX-LL-116-05系列齿轮流量变送器是容积式流量变送器。高精度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量．
变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内永久磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

特殊优点

圆柱齿轮变送器加工精度高，精密安装。齿轮的旋转被非接触扫描，每一个齿产生一个脉冲，分辨率非常高.圆柱齿轮变送器可测量非常小的流量，定量小体积的液体。

应用领域

?树脂、胶水测量
?液压油、润滑油、油脂测量
?水处理、污水处理站(环保污水控制)
?泥浆、矿浆、纸浆等流体
?燃料油测量、油墨、沥青测量
?冷冻液、溶剂测量
?制药浓缩设备、植物提取设备

产品特点

?耐高压
?可测量各种粘性介质
?高精度和高重复性
?脉冲输出/模拟量输出可选
?测量范围广、量程比宽
?抗污能力强

运动示意

图1 流体流动示意图

常规尺寸

DN2-DN10安装尺寸图

参数规格

型号说明：	MX-LL-116-05（常规型号）；MX-LL-116-05G（高温型）
公称直经：	DN2、4、6、8、10、15、20。
连接方式：	安装法兰（B1）；螺纹安装（B2）；卡箍安装（B3）
环境温度：	-20℃～+60℃；
量程比值：	1:10； 1:20
精度范围：	±0.5%（A）特殊、±1%（B）；
本体材质：	304不锈钢（F2）；316L不锈钢（F3）；PP材质（F4）
压力等级：	P1等级40公斤=4MPA；P2等级16公斤=1.6MPA；P3等级10公斤=1MPA；P4等级6公斤=0.6MPA
介质温度：	标准：-30℃～ +120℃，高温：120℃～ 350℃
供电电源：	24VDC供电(两线制)-（E1）；电池供电 –（E2）。
供电电源：
信号输出：	脉冲信号输出（S1）；4～20mA（S2）；RS485（S3）；4～20mA+ HART协议（S4）
通讯功能：	RS485通讯；HART协议
电气接口：	M20*1.5
直管要求：	变送器的上游侧应有20倍公称通径长度的直管段或安装整流器，下游应有5倍公称通径长度的直管段
其他要求：	无

选型指南

型号	通径	连接方式	精度	本体材质	压力	供电	信号	其他	其他
MX-LL-116-05	DN6	法兰连接	0.5%	304	16公斤	24VDC	4-20MA	无	无
订货举例：	MX-LL-116-04-DN6-B1-A-F2-P2-E1-S2

特别提醒

1. 变送器现场安装位置应尽可能避开温度大、机械振动大、磁场干扰强、腐蚀性强的环境，应选择易于维护维修的位置安装。变送器一般应水平安装，必须用螺丝将传感器牢固安装在装配体上。如果必须垂直安装则液体方向必须向上。液体应充满管道，不得有气泡。
2. 变送器的上游侧应有20倍公称通径长度的直管段或安装整流器，下游应有5倍公称通径长度的直管段。
变送器的种类附件在安装时，基中心线应对准管道中心线，连接处的密封垫不可突入液体内
需要安装流量调节阀时，必须在传感器的下游侧安装。
3. 在新的管道上安装传感器时，为避免管路中的杂质进入变送器，建议在变送器上游安装过滤器。
为了检修时不影响液体的正常传输，应在变送器的安装处安装旁通管路。
4. 齿轮流量变送器附近的磁场和类似的干扰源可能会影响传感器拾取信号，变送器与显示仪表之间的连接应采用带金属的屏蔽电缆，传输电缆的屏蔽层在显示仪表端一点接地
5. 表头接线方式（脉冲输出）：三线制接线方式：棕色：+11V-24V，蓝色：GND，黑色：IN

如有不懂选型请咨询销售工程师，或者当地经销商。
