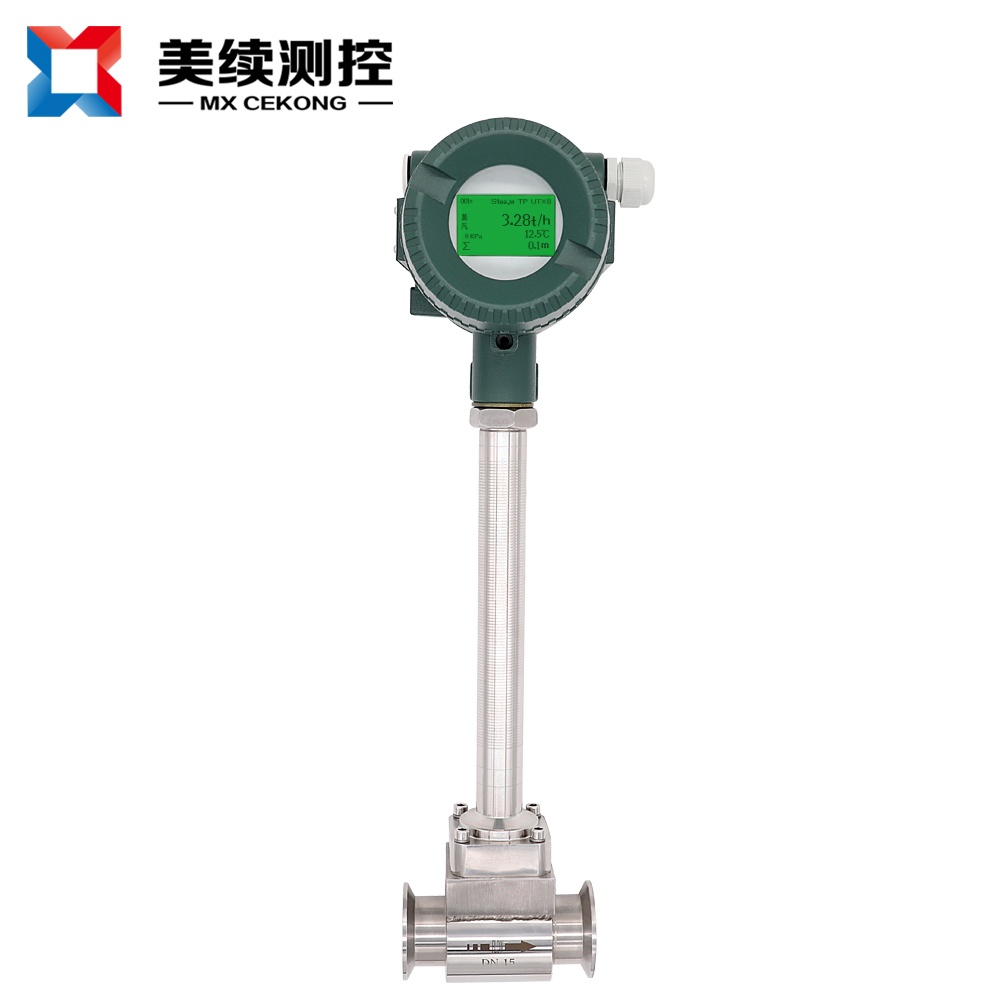

上海美续涡街流量计MX-LL-116-02（Voetex street flowmeter）：涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

在线咨询

全国热线

400 6626 286

产品描述

上海美续涡街流量计MX-LL-116-02（Voetex street flowmeter）：涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。


应用领域

涡街流量计属于流体振动式流量计，主要用于测量饱和蒸汽、过热蒸汽，各种气体（如煤气、天然气、压缩空气、氧气、氮气、氩气、氢气、二氧化碳等），水及低粘度、低温液体（如盐水、液氮）。汽液通用，无需实液标定；可准确测量封闭管道中蒸汽、气体和液体的流量。
?石油化工、钢铁冶金
?给水排水、水利灌溉
?水处理、污水处理站
?泥浆、矿浆、纸浆等流体
?蒸馏脱销工程系统
?造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制
?锅炉厂、输油管道等工业现场的使用

产品特点

?集成温压补偿功能，可测量流体的标准体积流量或标准质量流量
?测量管内无阻流及活动部件，压力损失小，因此不会造成额外的能量损失
?高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂
?结构简单，无可动的机械部件，维护量小
?精度高，可靠性高，不需要现场调试
?全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积
?可远距离传输流量信号，能与计算机联网，实现集中管理

口径说明

传感器通径（mm)	液体（校验介质：常温水）		气体（工况）
传感器通径（mm)	标准型	扩展型	气体（工况）
15	0.8～6	0.5～8	6～40	5～50
20	1～8	0.6～12	8～50	6～60
25	1.5～12	0.8～16	10～80	8～120
40	2.5～30	2～40	52～200	20～300
50	3～50	2.5～60	30～300	25～500
65	5～50	4～100	50～500	40～800
80	8～120	6～160	80～800	60～1200
100	12～200	8～250	120～1200	100～2000
125	20～300	12～400	160～1600	150～3000
150	30～400	18～600	250～2500	200～4000
200	50～800	30～1200	400～4000	350～8000
250	80～1200	40～1600	600～6000	500～12000
300	100～1600	60～2500	1000～10000	600～16000
400	200～3000	120～5000	1600～16000	1000～25000
500	300～5000	200～8000	2500～25000	1600～40000
600	500～8000	300～10000	4000～40000	2500～60000

提示：DN300以上推荐使用MX-LL-116-02C型插入式涡街流量计。

安装图

安装环境

1.尽量避开强电力设备、高频变频设备、强电源开关设备；
2.尽量避开高温热源、辐射热源影响；室外安装应做好遮阳防雨措施；
3.尽量避开振动场所和强腐蚀环境等；同时要考虑安装维修方便；
l 合理正确的安装方式：
1.安装位置尽量避免选择振动较强的管道，否则必须采取减振措施，如加装减震短节等；
2.流量计可水平、垂直、倾斜安装。测量液体时，必须保证流体由低处向高处流动；
3.测量气体时，流向不限；
4.测量蒸汽或者高温气体时，表体支柱尽量与竖直方向成45°安装
l 直管段要求
为了准确测量，流量计的上、下游必须留有足够的直管段，上游不应有影响流体流速分布的部件
l 接地要求
流量计安装时表体应可靠接地，若现场管道不具备接地条件，应单独做一根可靠地线与仪表外壳接地端相连。

口径说明

型号	通径	流量范围m3/h 固定温度和密度（饱和蒸汽180℃ ρ=5.157Kg/m3）
116-02-DN15	DN15	3.0~12
116-02-DN20	DN20	6~30
116-02-DN25	DN25	9.0~55
116-02-DN32	DN32	12~120
116-02-DN40	DN40	20~200
116-02-DN50	DN50	30~300
116-02-DN65	DN65	50~500
116-02-DN80	DN80	80~800
116-02-DN100	DN100	120~1200
116-02-DN125	DN125	200~2000
116-02-DN150	DN150	300~3000
116-02-DN200	DN200	500~5000
116-02-DN250	DN250	800~8000
116-02-DN300	DN300	1100~11000

参数规格

型号说明：	MX-LL-116-02（不带温压补偿）；MX-LL-116-02G（高温款）；MX-LL-116-02WY（带温压补偿）；MX-LL-116-02DC（电池供电.3.6V内部供电）；MX-LL-116-02C型插入式涡街流量计
公称直经：	DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、
流速范围：	正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
相对湿度：	5%-95%
数显形式：	LCD数显
精度说明：	液体精度：±1%（代号A2），气体或者蒸汽精度：±1%（代号A2），±1.5%（代号A3）（气体默认精度A3）
介质温度：	（-40～250）℃（代号W1）;（-40～350）℃(W2);（-40～420）℃(W3)
环境温度：	-20°～+60℃
量程比值：	1:10(默认)；1:15；1:20
大气压力	86KPA～106KPA
大气压力
压力等级：	P1等级40公斤=4MPA；P2等级16公斤=1.6MPA；P3等级25公斤=2.5MPA
压力损失：	阻力系数cd≤2.4
供电方式：	24VDC±5%（E1）；锂电池3.6VDC（E2）
信号输出：	S1=4-20MA二线制（标配）；S2=电压频率脉冲信号，高电平大于6V，一般8～10V ，低电平0.7～1.3V；S3=RS485通讯接口；S4=HART通讯接口。默认4-20MA（可选）
过程连接：	K1=法兰卡装连接型；K2=法兰连接型
本体材质：	法兰连接型默认不锈钢304；可以选择316L材质

选型指南

型号	通径	精度	工作温度	公称等级	供电电压	信号输出	过程连接	无	无
MX-LL-116-02	DN50	1.5%	-40～200	16公斤	24VDC	4-20MA	法兰连接
订货举例：	MX-LL-116-02-DN50-A3-W1-P2-E1-S1-K2
