工业现场流量计用于管道液 / 气 / 蒸汽流量监测，信号接入 PLC、DCS、数显仪表采集。巡检常遇到上位机无读数、数值卡死、显示异常，很多人直接判定流量计损坏，实际故障多为供电、接线、信号回路、参数设置问题。下文按排查顺序整理输出类型、检测方法、易错点、完整排查流程，区分仪表本体故障与外部回路故障。

一、第一步：初步目视判断（优先操作）

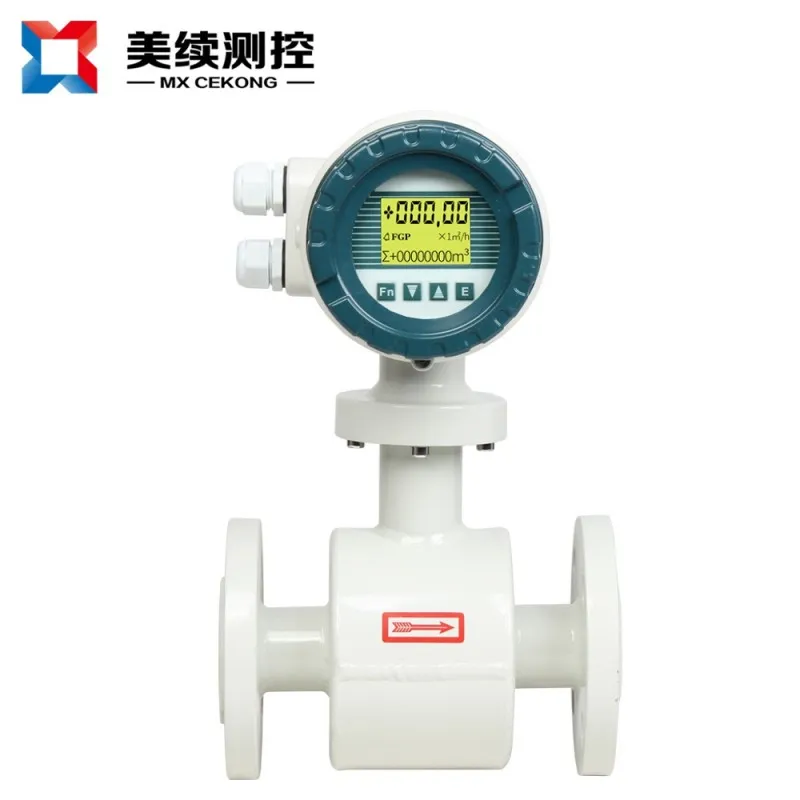

带本地显示屏流量计，先看屏幕：

1. 屏幕不亮：仪表未上电，无信号输出，优先排查供电；

2. 屏幕点亮，瞬时流量随管道真实流量变化：仪表本体测量运算正常，故障大概率在接线、线缆、上位采集端；

3. 就地显示正常，上位机无数据：仪表本体正常，输出回路故障；

4. 有介质流动，但就地流量始终为 0：传感器检测故障，仪表本身无有效输出。

二、流量计 4 类常见输出及检测方法

1. 4‑20mA 两线制电流输出（最常用）

信号线同时供电 + 传输信号，4mA 零点，20mA 满量程。

• 推荐方式：万用表 mA 档串联进回路无流量稳定 4mA；有流量，电流在 4~20mA 同步变化 = 输出正常；0mA：断路 / 供电异常 / 仪表损坏；＞22mA：仪表故障或回路短路。

• 辅助方式：测 PLC 采集模块负载两端电压，通过欧姆定律换算电流，无需拆线。

注意：两线制不可直接测端子电压判断信号。

2. 0‑5V/0‑10V 电压输出（三 / 四线制）

仪表独立供电，电压大小代表流量。 万用表切直流电压档，测量信号端对地电压。无流量接近 0V，满量程达 5V/10V；流量变化电压同步变化即为输出正常。恒 0V：失电 / 断线 / 仪表故障；电压直接满幅不变化：输出异常。

3. 脉冲 / 频率输出（涡街、涡轮常用）

有源脉冲：流动时万用表直流档可见电压高低交替跳变。 无源 NPN 脉冲：必须外接上拉电源，搭配万用表或脉冲计数器，有流量应有脉冲跳变，无电源测不到脉冲。多用于流量累计。

4. RS485 Modbus / HART 数字通讯输出

无法用万用表测，需调试软件： 确认供电正常、A/B 线不接反；通讯参数（地址、波特率、校验位）匹配；下发寄存器读取指令。可读到瞬时 / 累积流量且随工况变化 = 通讯输出正常；无应答、乱码：接线、参数或仪表输出异常。

三、完整标准化排查步骤

1. 查供电：电源电压符合铭牌，正负极无反接；无供电仪表无输出。

2. 看就地显示屏，初步定位故障在仪表本体还是后端回路。

3. 匹配信号类型，选用对应工具检测信号，档位不可混用。

4. 模拟输出测试（高效）：智能流量计可强制输出 25%/50%/100% 量程信号，快速验证输出硬件。

5. 检查线路与采集设备：线缆破损、端子松动；确认 PLC 模块输入类型；上位机与流量计量程保持一致。

6. 排除工艺因素：确认管道满管、流速在仪表量程内，排除气泡、低流速造成零点假象，再判定仪表硬件损坏。

四、现场高频易错坑

1. 无实际流量就判定仪表损坏：无流量时 4‑20mA 固定 4mA、脉冲无输出属于零点正常，可通入介质或开启模拟输出测试。

2. 信号类型混淆、万用表档位选错：两线制直接测端子电压、无源脉冲未接上拉电源直接测量，误判无输出。

3. 滤波 / 阻尼参数：开启后信号存在延迟，短时间测试误以为无输出。

4. 负载不匹配：4‑20mA 回路负载超上限；电压输出接低阻抗负载，信号被拉低丢失。

5. 电磁干扰：信号线无屏蔽、与动力电缆同管敷设，信号跳变 / 卡死。

6. 参数改动：量程修改、脉冲 / 模拟输出功能关闭，就地显示正常，但外部无信号。

7. 工艺工况问题：不满管、低于测量下限、介质含大量气泡，传感器检测不到流量，维持零点，非硬件损坏。
