工业仪表调试接线过程中，2线制、4线制4‑20mA变送器应用十分普遍，很多现场接线人员容易把二者混淆，接错后会出现仪表无读数、数值乱跳、模块端口烧毁等各类故障。本文讲清基础概念、接线核心差异、现场快速分辨方法以及常见接线踩坑与处理办法。

一、基础概念

2线制仪表：仅仅依靠两根导线，同时完成仪表供电与4‑20mA信号传输。仪表本身不自带供电电源，工作电能全部取自信号回路，属于回路供电型仪表。压力、差压、普通液位变送器大量使用2线制输出。

4线制仪表：供电回路与信号回路完全相互独立，一共四根导线。两根线专门给仪表提供工作电源，另外两根线专门输出4‑20mA信号；仪表上电后自身输出信号，属于自带供电的有源输出仪表。多用于电磁流量计、雷达液位计、水质分析仪等功耗较高、带本地显示、运算、通讯功能的仪表。

二、接线核心区别

1、2线制仪表

仪表内部没有独立供电单元，两根线缆既是电源线也是信号线，电源与信号串联在同一个回路当中。

接线：后端PLC、DCS模拟量通道必须向外输出24V回路电源，给仪表提供工作电能，信号电流就在这两根线上流动。

典型：普通两线制4‑20mA压力、液位变送器。

风险：如果后端采集模块不开启回路供电，仪表得不到电能，完全不会输出信号；若外部额外叠加错误电源，也会造成回路异常。

2、4线制仪表

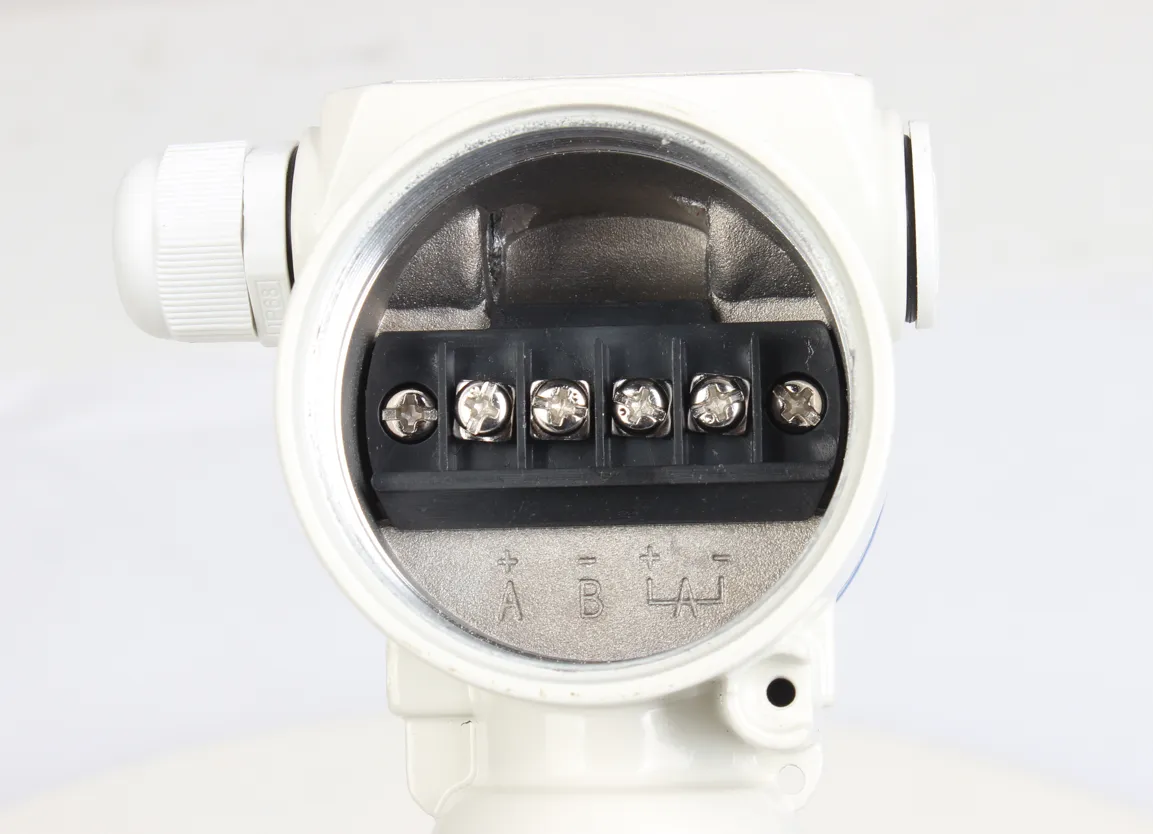

仪表分为独立电源端子与独立信号端子，供电回路、信号回路互不干涉。仪表接通独立电源后，信号端子直接输出4‑20mA有源信号。

接线：先给仪表电源端子接上220VAC独立供电；信号两根线直接接入后端采集设备，后端通道不能再输出回路电源。

典型：电磁流量计、多参数分析仪表、大功耗液位仪表。

风险：后端模块如果开启回路供电，两边电源相互冲突，会出现信号跳变，严重时烧毁仪表输出端口或者PLC通道。

补充关联有源无源：2线制变送器属于无源回路，需要外部设备提供回路电源；4线制变送器信号输出属于有源信号，仪表上电后信号端子自带驱动电压，后端只负责采集信号，不要再叠加电源。

三、现场快速区分方法

1、查看仪表说明书、铭牌标签

标注2线制、两线制、回路供电：需要后端设备提供24V回路电源。

标注4线制、四线制、独立供电：仪表要单独接电源，信号为有源输出，采集端禁止输出电源。

2、万用表实际测量

-2线制仪表：仪表端子只接信号线、不接独立供电电源时，信号端子之间测不出输出电压，必须依靠外部回路供电才会产生4‑20mA电流。

-4线制仪表：仪表接通自身工作电源，信号端子不接后端设备，直接测量信号输出两端，可以测到输出驱动电压。

四、高频接线踩坑

1、把2线制仪表当成4线制接入

后端模拟量通道没有开启回路供电，仪表得不到工作电源，采集设备读不到任何数据，现场经常误以为仪表损坏。

2、把4线制仪表当成2线制接入

后端通道开启回路供电，采集模块输出24V叠加在4线制仪表的有源信号回路上，两边电源冲突，数据乱跳，严重直接烧坏仪表输出端口和模拟量模块通道。

3、电源回路和信号回路共地错误

4线制仪表接线时，电源负极与信号负极没有可靠共地，容易引入干扰，信号数值漂移。

五、选型接线要点

1.选用2线制仪表：确认PLC、DCS模拟量通道是否支持回路供电；模块不支持回路供电，需要外加直流电源串联进信号回路。2线制功耗低，更适合防爆本安工况，方便搭配安全栅使用。

2.选用4线制仪表：仪表电源必须单独接线，信号回路严禁叠加外部供电电源；适合功耗高、带显示、多通讯输出的仪表。

3.长距离布线，无论2线制还是4线制，优先使用屏蔽线缆，屏蔽层单端接地，降低现场电磁干扰。

六、通俗总结

2线制：两根线一肩挑，电源信号同走一条回路，要后端给电才能干活；

4线制：电源、信号分开走，仪表自己接好电源后，直接向外输出信号，后端只收信号，不要再给电。

接线前分清2线制与4线制，是避免仪表端口损坏、采集数据异常的关键。不要只看外表接线端子数量，一定要确认仪表工作模式，二者不能混用，接错会直接导致整套测量系统工作异常。
