工业仪表调试接线经常遇到有源信号、无源信号，很多现场接线人员容易混淆，接错后出现仪表无输出、数值乱跳、设备烧毁等问题，本文讲清概念、差异、现场快速分辨以及排查处理。

一、基础概念

有源信号：信号自身回路内部自带供电电源，不需要外部设备提供电源，接通信号线即可输出信号。

无源信号：仪表本身不提供电源，信号回路需要外接供电电源，才能形成回路输出信号。

常见应用：压力变送器、流量计脉冲/频率输出、开关量触点、4‑20mA回路大量涉及有源、无源区分。

二、核心区别

1、有源信号

仪表内部自带电源，两根信号线之间本身就存在电压。

接线：直接接后端采集设备，不需要外部额外供电。

典型：两线制4‑20mA变送器、有源脉冲输出。

风险：后端设备如果再额外输出电压，容易造成信号冲突，烧坏端口。

2、无源信号

仪表只相当于一个开关，通断切换，本身不输出电压，回路电源由PLC、计数器等外部设备提供。

接线：外部必须给回路供上电压，仪表只负责导通/断开回路。

典型：继电器触点、集电极开路无源脉冲输出。

风险：不给外部供电，回路不通，采集设备读不到任何信号。

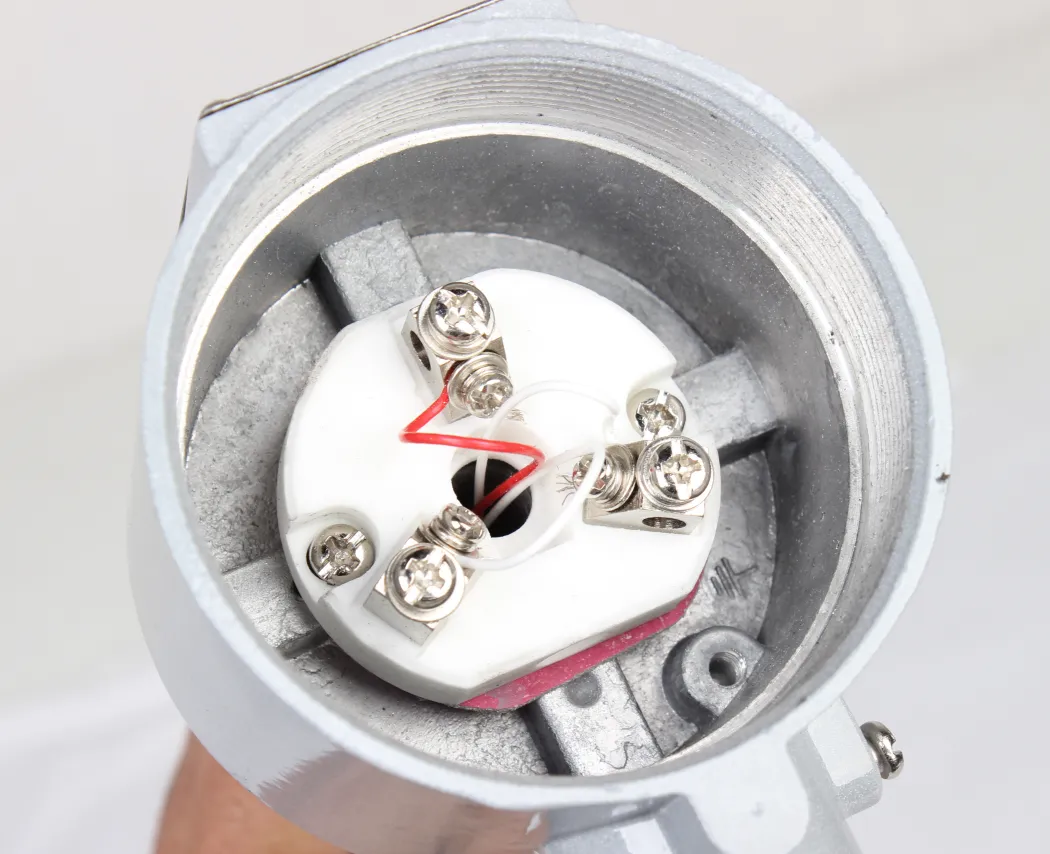

三、现场快速区分方法

1.看仪表参数说明书

标注有源输出：自带电源输出；

标注无源输出、继电器触点、集电极开路：需要外部供电。

2.万用表测量（断电不接外部电源）

有源：仪表上电，不接外部设备，信号端子之间可以测出电压。

无源：仪表上电，端子之间测不到电压，仅能测通断。

四、高频接线踩坑

1.无源信号当成有源来接

不给外部供电，后端设备接收不到信号，误以为仪表损坏。

解决：PLC侧开启上拉电源，外部增加供电回路。

2.有源信号当成无源来接

外部叠加电压，两端电源冲突，信号错乱，严重直接烧毁仪表输出端口。

解决：后端不能再输出电压，直接采集仪表输出信号。

3.4-20mA两线制误区

两线制变送器属于有源信号，电源和信号共用两根线；注意区分无源回路，不要额外叠加电源。

五、选型接线要点

1.无源开关/脉冲输出：确认后端PLC、计数器是否能够提供回路供电；后端无供电，需要外加独立电源。

2.有源脉冲、有源电流信号：后端只做信号采集，禁止额外输出电压。

3.长距离布线，无论有源无源，优先使用屏蔽线缆，屏蔽层单端接地，降低干扰。

六、通俗总结

有源：仪表自己“带电”，直接输出信号；

无源：仪表只是“开关”，需要外部给电才工作。

接线前分清有源无源，是避免仪表端口损坏、采集数据异常的关键。

小结：不要只看端子定义，一定要确认输出模式，有源无源不能混用，接错会直接导致整套测量系统工作异常。
