这是一个非常重要且专业的安装细节。压力变送器出线口预留“滴水弯”的主要目的是防止水分、冷凝液或灰尘沿着电缆导管进入变送器的接线腔室和电气内部。

您可以把它想象成建筑中烟囱的“U型存水弯”或雨伞的伞边，其核心作用是引导和阻断液体流动路径。

以下是详细的解释：

1. 核心原因：防止液体侵入

· 冷凝水： 电缆导管通常是金属材质，当环境温度变化时，空气中的水蒸气会在导管内部冷凝成水珠。如果没有滴水弯，这些冷凝水会顺着电缆和导管内壁，因重力作用直接流入位置较低的变送器接线口。

· 雨水或其它液体： 在户外或潮湿环境中，雨水、冲洗水或空气中的水分可能从电缆导管的上部开口或其他缝隙进入。滴水弯可以有效地将这些液体截留并使其从滴水弯的底部滴落，而不是继续流向设备。

2. 液体侵入会带来的危害：

· 电气短路： 水分进入接线腔室会导致端子间短路，造成测量误差、信号跳变或设备损坏。

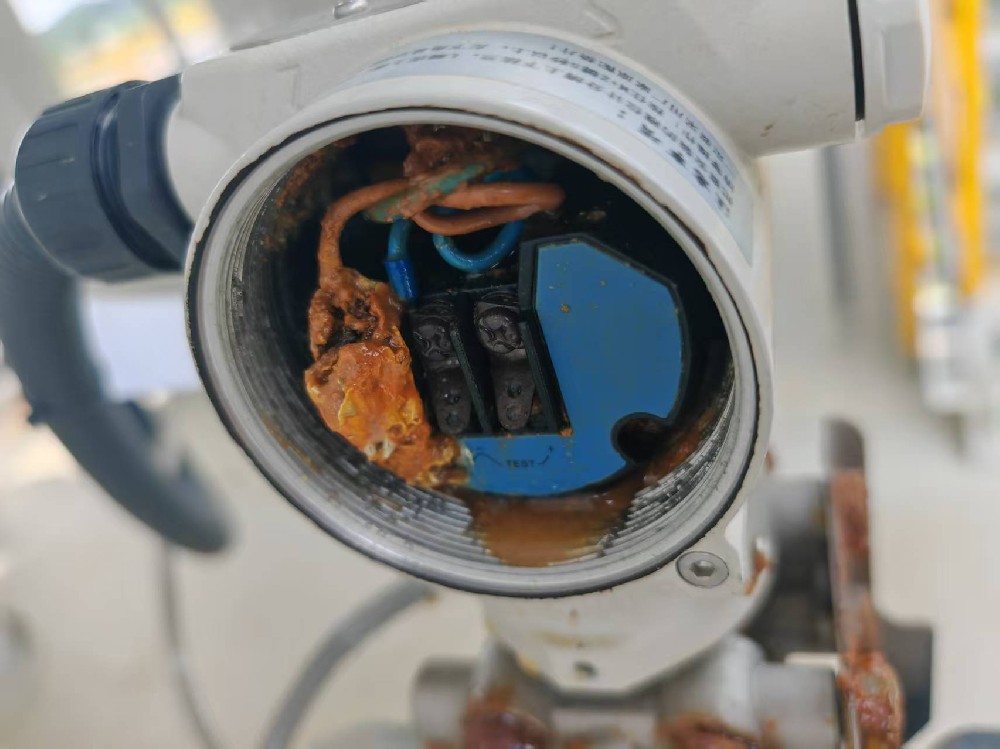

· 线路腐蚀： 长期潮湿会导致电气接线端子、线路板和电缆芯线腐蚀、生锈，增加接触电阻，甚至导致信号中断。

· 设备故障： 严重时，水分会损坏变送器内部的精密电子元件，导致变送器永久性失效，增加维修和更换成本。

· 安全隐患： 在易燃易爆场所，接线腔室的密封是防爆的关键。水分侵入可能破坏密封性能，带来安全隐患。

3. 滴水弯的工作原理

滴水弯通过制造一个“U”形或“Ω”形的管路，改变了电缆和导管的走向。其工作原理基于重力：

1. 路径阻断： 液体沿着电缆或导管内壁向下流。

2. 汇集与导向： 当流到滴水弯的最低点时，液体会在此处汇集。

3. 自然滴落： 当汇集的液体达到一定量时，会因自身重力从最低点滴落，而不会继续向上爬升并流入变送器。

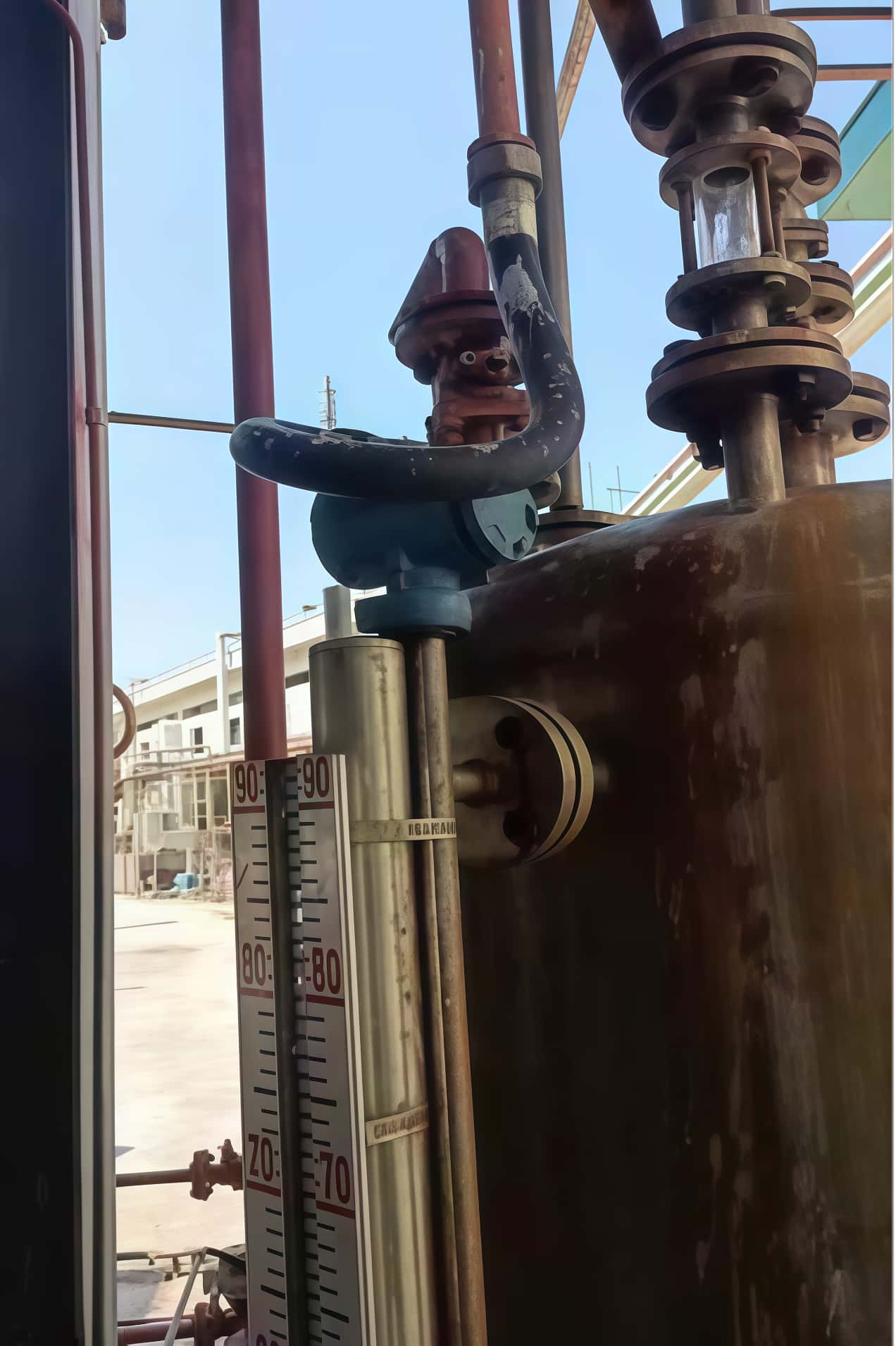

正确的安装示意图：

一个标准的安装方式应该是：

```

                 电缆导管

                     |

                     | (从上往下)

                     ▼

                [滴水弯 - U形部分]  <-- 冷凝水在此汇集并滴落

                     |

                     |

                     ▼

              [压力变送器接线口]

```

安装要点：

· 方向正确： 滴水弯必须在变送器接线口之前，并且其底部必须低于接线口和导管的入口。

· 密封完善： 在变送器接线口处，必须使用合格的电缆密封接头（俗称格兰头），确保电缆和接口之间的密封。

· 导管开口： 电缆导管上部的开口也应做密封或向下弯曲处理，从源头上减少水分进入。

总结

为压力变送器出线预留滴水弯，是一个简单、低成本但极其有效的预防性措施。它遵循了“防重于治”的原则，能极大地提高设备运行的可靠性和使用寿命，是仪表安装规范中一个必须遵守的基本要求。
