雷达物位计选型选购常识问题

返回列表 来源：本站发布日期： 2021-08-14 10:46:09

雷达物位计选型选购常识问题

物位，料位测量是工业生产过程控制的重要测量参数之一，主要有固体物料的物位测量和液体物料的液位测量。如仓库存储，储料罐，这些场合的测量，细分到固体种类则有块料、颗粒、粉料，这些物料种类不同，温度，水分程度也各不相同，所以在选择产品的时候就需要结合场地，环境，介质的特性来进行选择，这样才能选到适合您现场测量的产品。
下面给大家介绍下在选择雷达物位计料位计时所要重视的一些参数以及一些基本常识。
1、脉冲型和调频连续波雷达的选择
用于物位测量的雷达物位计通常分为两类：脉冲型雷达(Pulse)和调频连续波雷达（FMCW）。
脉冲型雷达物位计(雷达料位计) 其工作模式与超声物位计相似，天线周期性发射微波脉冲，并接收物料面回波，同时对回波信号进行分析处理，确认有效回波，据此计算物位。度约为0.2～0.3%F.S.。由于智能雷达物位计频率较低（6.3GHz），并且在天线结构设计时充分考虑了冷凝、积料等影响，还能利用电磁波物位计中的回波信号处理，在有搅拌器等复杂工况中也能识别有效回波，价格相对也较便宜，一般的过程控制仪表都采用脉冲型雷达物位计都用此方式。
调频连续波型雷达物位计(FMCW) 天线发射的微波是频率被线性调制的连续波,当回波被天线接收到时,天线发射频率已经改变。根据回波与发射波的频率差可以计算出物料面的距离。FMCW方式测量线路较复杂,价格较高,但测量度较高,可以达0.1%F.s.,甚至更高。同时干扰回波也较易去除,所以一般要求高的产品都采用调频连续波型雷达物位计。
2、测量颗粒状物料的仪表选型

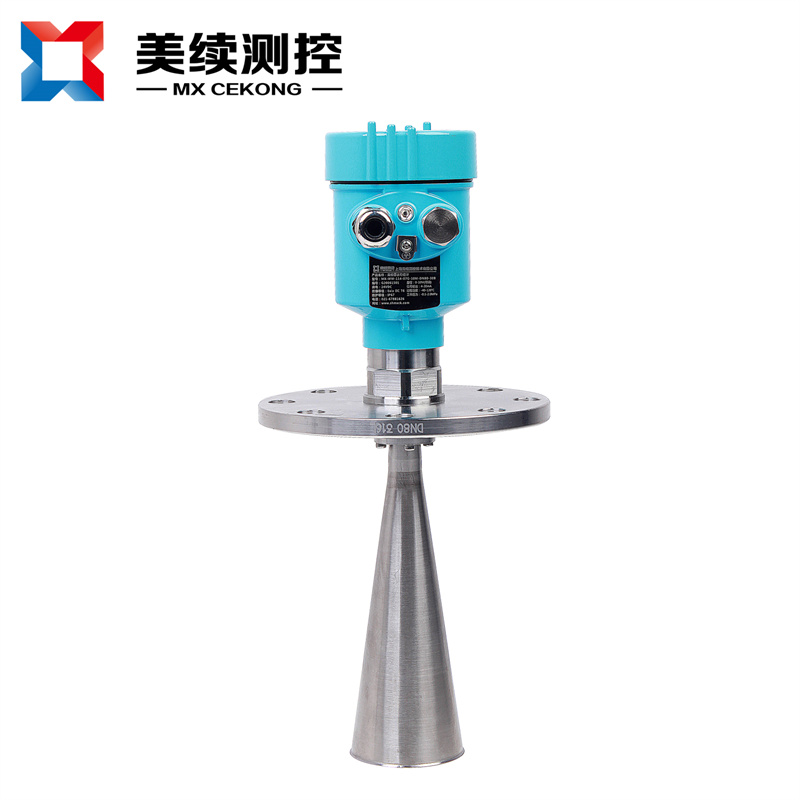

颗粒状物料，如矿石、石灰石、原煤、页岩等，储存在仓库里都存在物料的安息角（堆角），但也有反射介面。根据进料和出料所形成的物料安息角（堆角）和表面情况，在确定有效量程后，建议采用非接触型的雷达物位计(雷达料位计)，即带有喇叭形天线的料位计。如用接触型的雷达物位计(雷达料位计)，会产生对缆绳较大的下拉力，严重时可能会致使缆绳断裂，影响物位计正常应用。根据相关行业用户的反馈信息，喇叭天线的料位计回波更强，度更高（±0.2～±1% F.S）。
3、测量粉状物料或介电常数很低的塑料粒子(如聚乙烯)的仪表选型

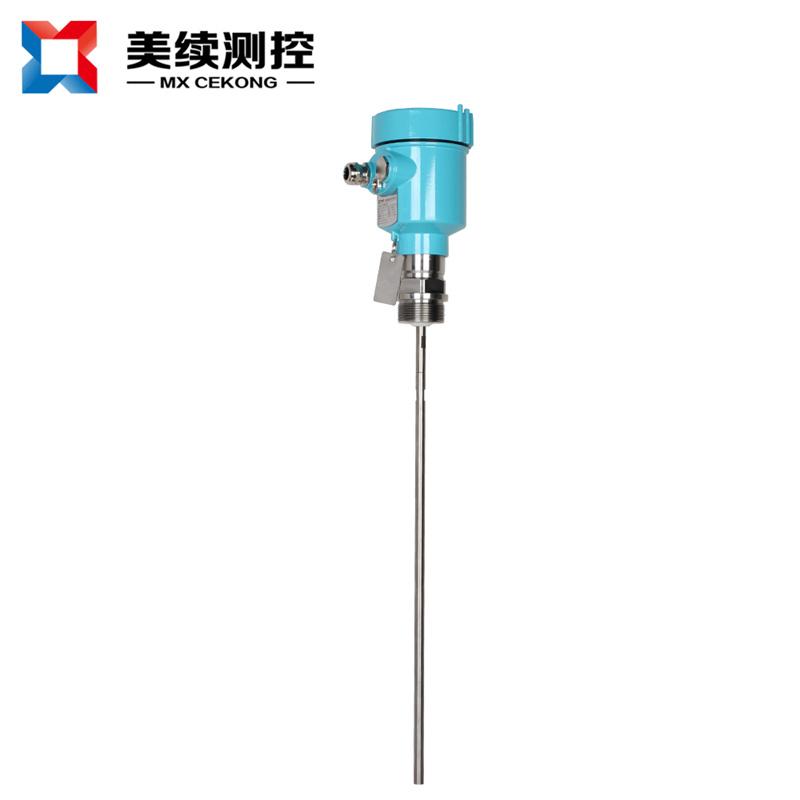

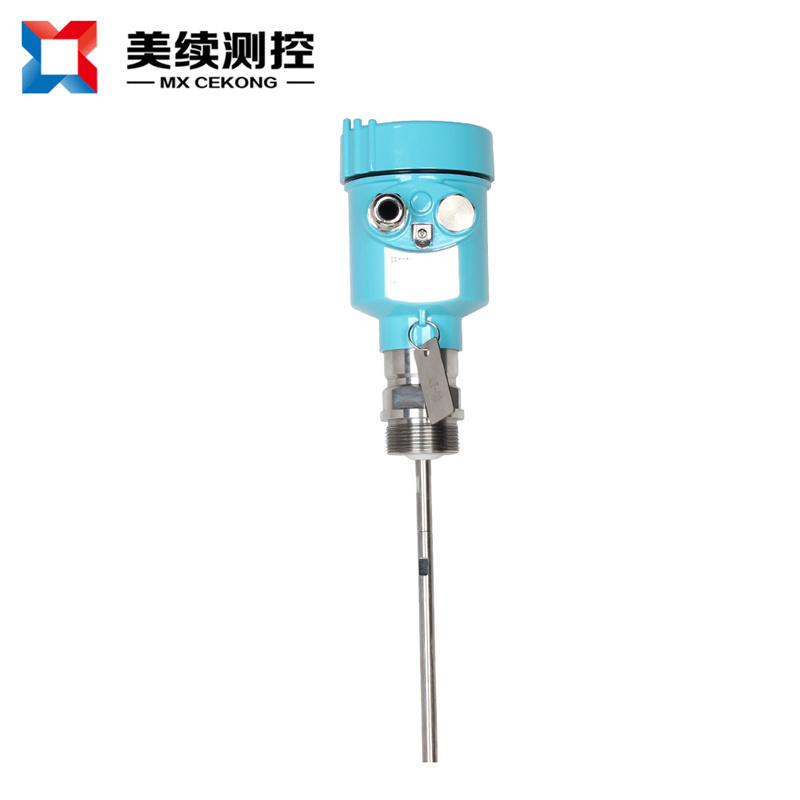

对于粉状物料，非常难测其料位。在库里的粉料表面非常疏松，微波反射相当困难，为此建议采用接触型雷达物位计(雷达料位计),也可选用大法兰的带有喇叭天线的非接触型雷达物位计(雷达料位计)，它实际上是把缆绳既当天线又作导波定向合二为一，微波脉冲从探头发出后沿缆绳传播，当脉冲遇到物料表面时会被反射回来，其量程可达35m，被测物料的介电常数ε为1.6。另外，缆绳的耐磨和承受的拉力良好，能满足各类粉料库的检测要求。目前已有许多水泥厂、电厂用缆式导波雷达物位计(雷达料位计)测量水泥库和粉煤灰库的料位，取得较好的效果。
4、二线制和四线制的选择
目前使用的雷达物位计(雷达料位计)大多是一体化的产品，由二线制供电，可直接接控制系统的模块，输出4～20mA的模拟信号，可节省大量电缆。四线制技术比二线制技术有更高的信噪比，因此它有比较大的测量范围并且能够应用于恶劣的工况。因此在二线制仪表无法满足要求的恶劣且复杂的工况下，可以考虑采用四线制仪表。
