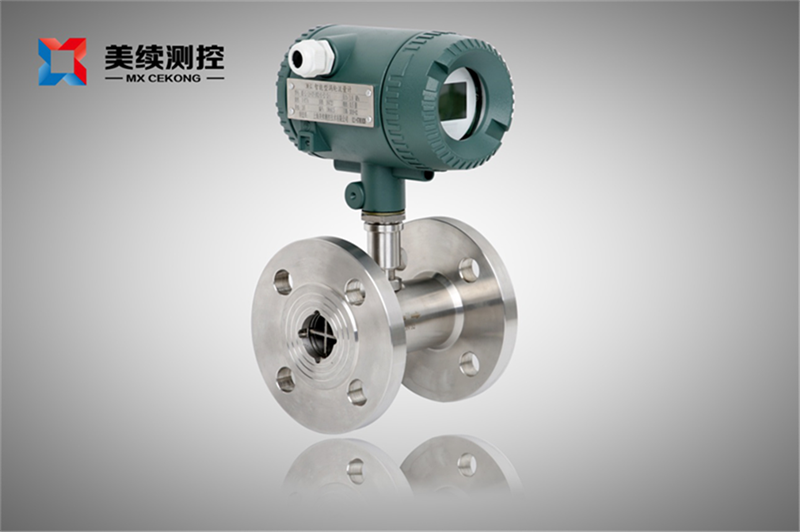

就地显示远传涡轮流量计安装使用手册

公司名称：上海美续测控技术有限公司
联系电话：021-67881626
公司网址：www.shmxck.com
公司地址：上海市松江区三新北路1800弄国家电子商务园24号楼3层
工厂地址：上海松江区光华路650号

1.1基本参数及性能标准

执行标准	涡轮流量传感器《JB/T9246-1999》
检定规程	涡轮流量计《JJG 1037-2008》
连接方式	螺纹连接、法兰连接等
精度等级	1.0级、0.5级、0.2级（需特别定制）
量程比	1:10、1:15、1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86KPa～106 KPa
信号输出功能	脉冲信号、4～20mA电流输出
通讯输出功能	RS485通讯、HART协议
供电电源	24VDC供电(两线制)、12～24VDC(三线制)、电池供电
防护等级	IP65
传输距离	1Km

1.2测量范围及工作压力

公称通径（DN）mm	流量范围（m³/h）			连接方式	公称压力（MPa）
公称通径（DN）mm	0.2级	0.5级	1.0级	连接方式	公称压力（MPa）
4			0.04～0.25	螺纹连接	10 6.3
6			0.1～0.6	螺纹连接
10			0.2～1.2	螺纹连接
15	1.2～4	0.6～6	0.4～6	螺纹/法兰连接	6.3 2.5 1.6
20	2～6	0.8～8	0.6～8	螺纹/法兰连接
25	3～10	1.2～12	1.2～12	螺纹/法兰连接
32	4～12	1.5～15	1～20	螺纹/法兰连接
40	8～25	3～30	3～30	螺纹/法兰连接
50	12～40	5～50	5～50	法兰连接	2.5 1.6
65	15～60	7～70	5～70	法兰连接
80	20～100	16～100	12～120	法兰连接
100	50～160	25～160	20～200	法兰连接
125	50～200	30～250	25～280	法兰连接
150	100～300	50～300	40～400	法兰连接
200	200～600	100～600	80～800	法兰连接
250	300～1000	160～1000	120～1200	法兰连接
300		250～1600	200～2000	法兰连接

1.3连接结构及尺寸

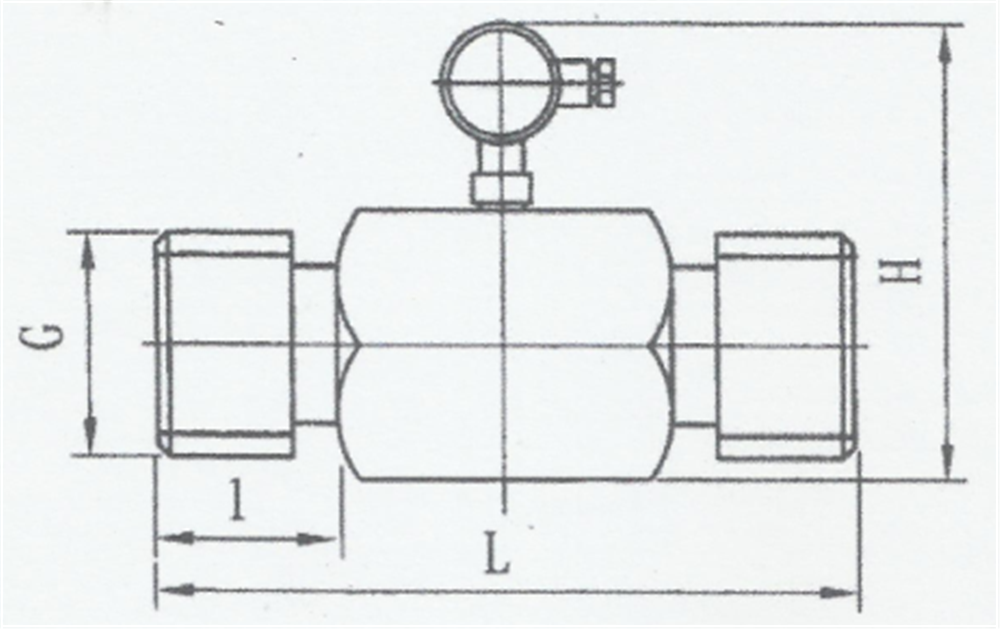

1.3.1螺纹连接结构

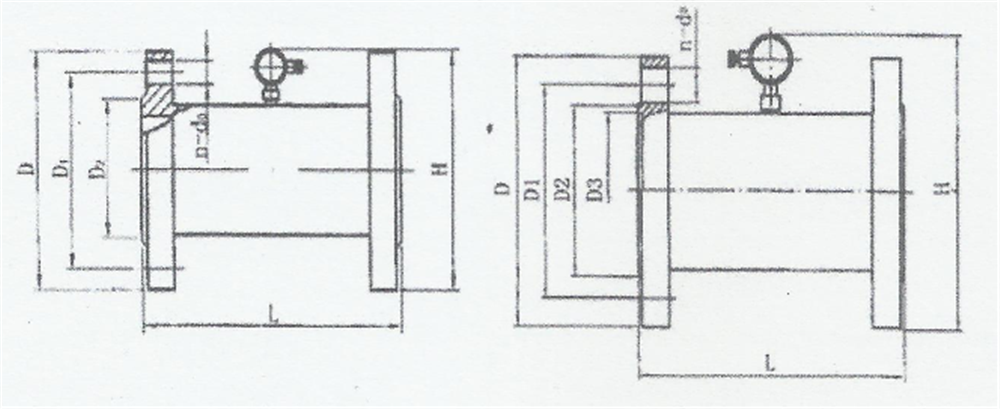

1.3.2 法兰连接结构

1.3.3尺寸参照表（法兰标准ＧＢ／Ｔ９１１９－２０００）

公称通径（DN）mm	传感器尺寸（mm）	法兰尺寸(mm)						螺纹尺寸	其它
公称通径（DN）mm	L	H	D	D₁	D₂	ｎ	d0	G
4	220	200						1/2	１.６ＭＰａ
6	220	200						1/2
10	350	200						1/2
15	140	247	95	65	46	４	14
20	140	255	105	75	56	４	14
25	140	262	115	85	65	４	14
32	140	277	140	100	76	４	18
40	140	286	150	110	84	４	18
50	150	298	165	125	100	４	18
65	180	316	185	145	125	８	18
80	200	330	200	160	135	８	18
100	220	350	220	180	160	８	18
125	250	378	250	210	189	８	18
150	300	410	285	240	218	８	２２
200	360	462	340	295	378	１２	２２
250	400	510	395	350	332	１２	２２		１.０ＭＰａ
300	420	565	445	400	390	１２	２２		１.０ＭＰａ

注：L=传感器总长；Ｈ＝整机总高；Ｄ＝法兰外径；Ｄ_１＝螺栓孔中心距；ｎ＝螺栓孔个数
ｄ_０＝螺栓孔直径
1.4、安装及注意事项
1.液体涡轮流量计安装使用之前，应将管道内的焊渣，杂物等固体物质清理干净‘
2.通常情况下传感器应为水平安装，流体流动方向应与壳体上流向标志方向一致‘
3.和传感器相连接的前后管道的内径应与传感器口径一致，管道与传感器连接处不准有凸物（如凸出的焊缝和垫片等）伸入管道内，以免改变通道截面和传感器进口流场分布，并要求管道中心和传感器中心保持一致；
4.流量计上、下游侧分别有不少于20倍和5倍公称通径长度的直管段，否则应在上游侧安装整直（流）器；

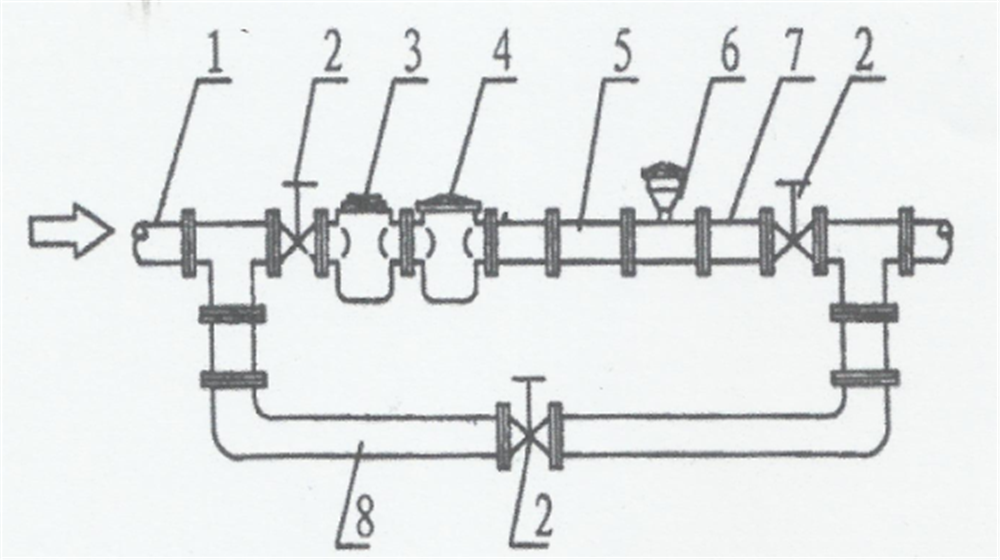

5. 具体安装管路配置图

图解：1.入口 2.阀门 3.过滤器 4.消声器 5.整流器 6.涡轮流量传感器
7.后直管段 8.旁直管段

图中各部分的作用分述如下：
★消声器：对于易气化的液体，用来消除流体中的游离气体，避免游离气体占有的体积造成测量误差
★过滤器：将流体中的各种杂质（如颗粒、纤维、铁磁性物质）过滤掉，使之不能进入传感器内，以保证传感器内零件（特别是叶轮、轴承）不被损坏。过滤网目数视流体杂质情况而定，一般为20～60目。
★整流器：当传感器前直管段成都不少于20倍公称通径时，可以不安装整流器，否则为保证传感器的精确度和稳定性，必须安装整流器，以消除偏流、旋转流、涡流等影响。
6. 流量调节阀应置于流量计的下游处，以减少来自上游的流场干扰，以利流量的稳定调节；
7. 流量计管道安装过程中，应尽量减少应力，避免由于安装应力所引起的变形和由于热胀冷缩所引起的畸变。对造成管道过分振动的现象也应避免。
8. 在需要连续不断运行，不能停流的场合，应安装旁路管道和可靠的截止阀，测量时应保证旁路管道无泄露。
